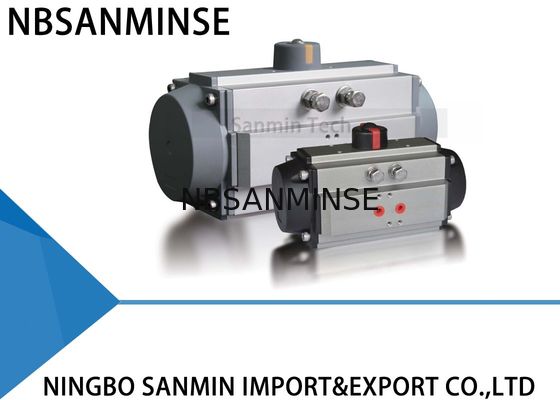

А.Т. Пневматический приводной клапан с крутящим моментом, Пневматический приводной клапан с весенним возвратом
Пример выбора модели:
Пример 1 : ST095D F07 / 10 17P7046
Описание: Режим привода ST095, двойной действия, ISO фланц F07 & F10, 17 мм нижний квадрат с стандартным индикатором, корпус P, цвет крышки серый (RAL7046), уплотнение из нитриловой резины.
Пример 2 : ST190S12 F10 / 14 36 S5021HT
Описание: Актуатор модели ST190, однодействующая пружина возвращения, с 12 пружинами, ISO фланц F10 & F14, 36 мм нижний квадрат, корпус S, колпачок цвета зеленого (RAL5021)), герметика флуорокаменная.
1Для модели 32-160
(1) Температура в помещении
(2) Удар привода 90°
(3) Соленоидный клапан с отверстием 4 мм и пропускной способностью Qn400L/мин
(4) Внутренний диаметр трубы 6 мм
(5) Среднечистый воздух
2Для модели 190-400
(1) Температура в помещении
(2) Удар привода 90°
(3) Соленоидный клапан с отверстием 12 мм и пропускной способностью Qn5100L/мин
(4) Внутренний диаметр трубы 8 мм
(5) Среднечистый воздух
Техническая дата
| Модель типа А |
СТ032 |
ST050 |
СТ065 |
СТ075 |
St085 |
СТ095 |
ST110 |
ST125 |
ST140 |
| D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
|
Диаметр
(мм)
|
32 |
50 |
65 |
75 |
85 |
95 |
110 |
125 |
140 |
|
Объем воздуха
Открытие (L)
|
0.03 |
0.09 |
0.19 |
0.30 |
0.44 |
0.88 |
0.83 |
1.41 |
1.76 |
|
Объем воздуха
Закрытие (L)
|
0.04 |
0.15 |
0.32 |
0.50 |
0.66 |
1.17 |
1.27 |
2.13 |
2.72 |
|
Время открытия
(сек)
|
0.3 |
0.3 |
0.9 |
0.4 |
0.9 |
0.4 |
0.9 |
0.9 |
1.0 |
0.9 |
1.4 |
0.9 |
1.4 |
1.3 |
2.4 |
1.3 |
2.8 |
|
Время закрытия
(сек)
|
0.4 |
0.4 |
0.7 |
0.4 |
0.8 |
0.4 |
0.9 |
0.9 |
1.2 |
1.0 |
1.4 |
1.0 |
1.6 |
1.4 |
2.4 |
1.4 |
3.0 |
| Масса (кг) |
0.47 |
0.59 |
1.13 |
1.25 |
1.97 |
2.21 |
2.93 |
3.29 |
3.78 |
4.26 |
5.14 |
5.86 |
6.09 |
7.17 |
10.86 |
12.54 |
13.77 |
15.93 |
| Модель типа А |
ST160 |
ST190 |
ST210 |
ST240 |
ST270 |
ST300 |
ST350 |
ST400 |
| D |
D |
D |
D |
D |
D |
D |
D |
|
Диаметр
(мм)
|
160 |
190 |
210 |
240 |
270 |
300 |
350 |
400 |
|
Объем воздуха
Открытие (L)
|
2.85 |
4.75 |
6.60 |
11.40 |
15.80 |
19.09 |
27.65 |
42.81 |
|
Объем воздуха
Закрытие (L)
|
4.08 |
7.20 |
10.29 |
15.10 |
18.80 |
28.23 |
44.10 |
62.05 |
|
Время открытия
(сек)
|
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
|
Время закрытия
(сек)
|
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
| Масса (кг) |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
1: Образец заказа и небольшое количество заказа приемлемы.
2Настроить по вашему особому запросу.
3Предоставьте бесплатную информацию о продуктах.
4: надежное обеспечение качества и активное послепродажное обслуживание
Наша продукция имеет высокое качество с 12-месячной гарантией и поддерживает оплату PayPal.
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
