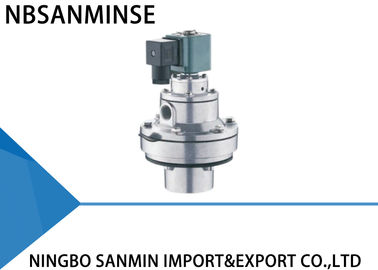

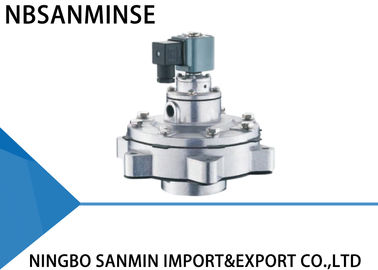

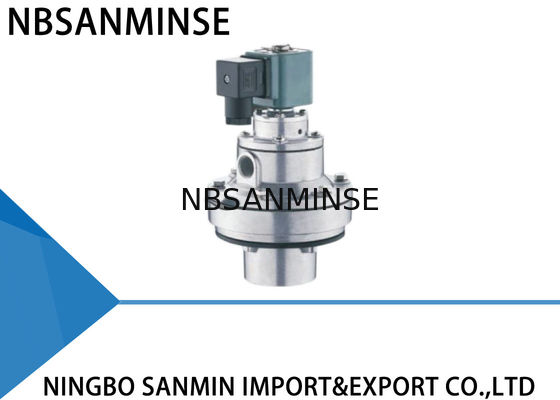

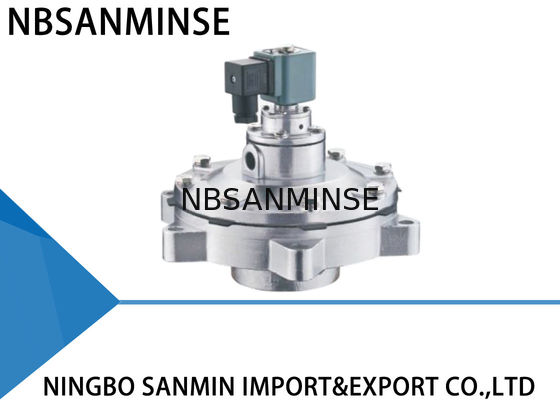

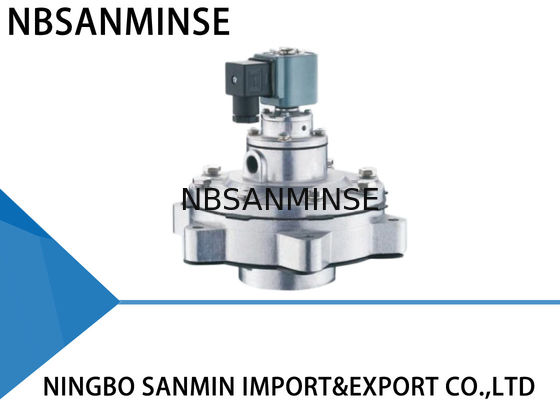

Пневматический импульсный клапан QD-Y- 40S / 50S / 62S, аналог SBFEC
Конструкция материала
| Корпус |
Литой алюминий ADC12 |
| Якорь |
Нержавеющая сталь 430FR |
| Диафрагма |
Нитрил или витон |
| Пружина |
Нержавеющая сталь 321 |
| Крепеж |
Нержавеющая сталь 302
|
Импульсный клапан состоит из пилотной головки, диафрагмы и алюминиевого корпуса клапана. Площадь задней полости диафрагмы больше, чем передней. Диафрагма удерживается в закрытом положении из-за большого давления.
Электрический импульсный контроллер посылает входные сигналы, чтобы электромагнитный якорь притягивал подвижный стержень. Открывает балансировочное отверстие для быстрого сброса давления газа в задней полости диафрагмы; давление газа в передней полости удерживает диафрагму, открывая проход, и клапан начинает очистку.
| Период использования |
Признаки отказа |
Возможная причина |
Устранение неисправностей |
| Во время установки и ввода в эксплуатацию |
Клапаны не открываются полностью, но ведущая часть срабатывает. |
Проверьте давление в газовом куполе, чтобы убедиться, что оно не слишком низкое. |
Проверьте утечку |
| Некоторые клапаны не работают, но другие в норме. |
Проверьте подключение катушки клапана и саму катушку |
Замените аксессуары |
| Клапаны не закрываются полностью. Есть утечка. Нет возможности создать газовый купол. |
Y-клапан. Некоторые клапаны для одного газового купола протекают, вызывая утечку во всех клапанах. |
Проверьте утечку |
| Z-клапан. Вход клапана и продувочное сопло установлены неправильно. |
Переустановите |
| Некоторые клапаны не закрываются. Есть утечка. |
На мембране есть грязь или мусор, это блокирует подвижный сердечник. |
Очистите мембрану и убедитесь, что мембрана цела. Проверьте подвижный сердечник и воздушный замок. |
| Закрытие клапана происходит медленно. |
Отверстие мембраны заблокировано. |
Прочистите отверстие мембраны |
| В период использования |
Некоторые клапаны протекают. Мембрана не закрывается плотно, и клапан всегда немного открыт.
На мембране есть грязь или мусор, ведущая часть повреждена. Подвижный сердечник заблокирован.
|
Очистите мембрану и убедитесь, что мембрана цела. Проверьте подвижный сердечник и воздушный замок. При необходимости замените аксессуары. |
Катушка горячая и сгорела. |
| Она была включена слишком долго. |
Проверьте рабочее состояние системы управления. |
Напряжение есть, но клапан не работает. |
| Мембрана повреждена, а отверстие заблокировано. |
Своевременно замените аксессуары. |
Температура окружающей среды ниже -20°C. Клапан протекает и не открывается. |
| Температура окружающей среды слишком низкая, и в клапане есть иней. |
Обратите внимание на изоляцию и поддержание надлежащей температуры. |
Почему выбирают нас |
1: Высокое качество по конкурентоспособной цене.
2: Заказ образца и небольшой заказ приемлемы.
3: Индивидуальное изготовление по вашему специальному запросу.
4: Предоставление бесплатной информации о продуктах.
5: Гарантия надежного качества и активное послепродажное обслуживание
6: Гарантия качества один год
В: Могли бы вы предложить бесплатные образцы?
О: Да,
но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Каков ваш бизнес-спектр?
О: Наш бизнес-спектр включает
экспортные услуги автоматизированных деталей полным контейнером, а также продажупневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,пневматических и масляных фитингов, манометров и т.д.В: Какие типы продуктов вы можете производить?
О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.например, высоконапорные
клапаны / соленоидные клапаны / электрические клапаны /водяные клапаны/ пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, приборы брендовых товаров?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Фторкаучук, ПТФЭ В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидных клапанов?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с клапанным сердечником и пружиной, окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевой момент
Меры противодействия в условиях высоких температурМеры противодействия в условиях экстремально низких температур Уплотнения
Фторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовый каучук, полиуретан
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка подачи воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
| Металлические компоненты |
Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодного сжатия |
| Управляющие компоненты |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Установите изоляционные коробки, локальный обогрев, предотвратите холодную конденсацию |
| Установка |
Держитесь подальше от источников тепла, добавьте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
|
|
|
|
|
|
