Обзор

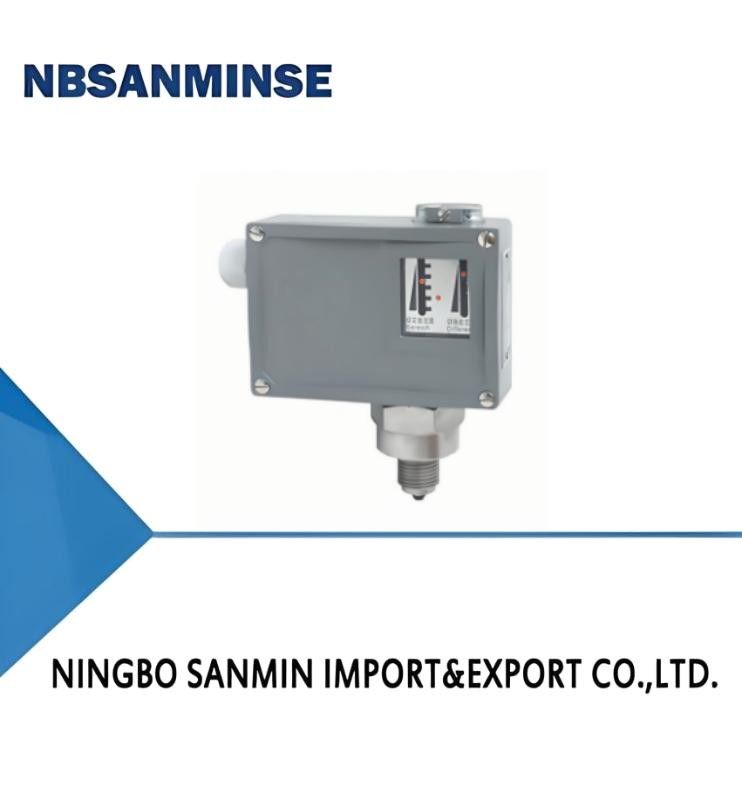

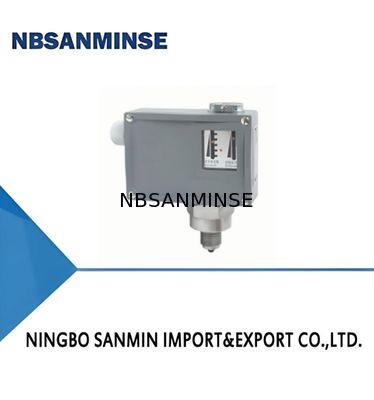

Реле давления TL1102 (антикоррозионное, среднее давление)/регулятор давления использует мембранный датчик, который может использоваться для агрессивных газов и жидких сред.
Установочное значение реле давления TL1102 (антикоррозионное, среднее давление)/регулятора давления регулируется в диапазоне от -0,1 до 6,3 МПа. Широкий температурный диапазон использования.
Основные технические характеристики
|
Общего назначения |
Взрывозащищенный тип |
| Рабочая вязкость |
<1×10－3м2/с |
<1×10－3м2/с |
| Коммутационный элемент |
микропереключатель |
Герметичный переключатель |
| Класс взрывозащиты |
- |
Exde Ⅱ CT4～T6 Номер сертификата: GYB24.1453X |
| Степень защиты корпуса |
IP65(Соответствует DIN40050 и эквивалентен IP65 в GB4208) |
IP54(Соответствует DIN40050 и эквивалентен IP54 в GB4208) |
| Температура окружающей среды |
－40℃～50℃ |
－20℃～50℃ |
| Температура среды |
0～120℃ |
0～95℃ |
| Положение при установке |
- |
Интерфейс давления вертикально вниз |
| Виброустойчивость |
TL1102:40м/с2；TL1103:20м/с2 |
Макс:20м/с2 |
| Погрешность повторяемости |
≤1% |
≤1% |
| Контактная мощность |
AC 220V 6A(Резистивная) |
DC 250V 0.25A(Резистивная) 60Wмакс
AC 250V 5A(Резистивная) 1250VAмакс |
спецификации
Ошибка переключения TL1102 не регулируется
Диапазон регулировки установочного значения
(МПа) |
Разница переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/
минута
|
Материал датчика давления |
Внешняя резьба интерфейса |
Вес (кг) |
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Гофрированная трубка |
Общего назначения |
Взрывозащищенный тип |
Общего назначения |
Взрывозащищенный тип |
| －0.1～0 |
0.007 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-106106 |
TL1102.50-106106 |
| －0.1～0.1 |
0.008 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-105106 |
TL1102.50-105106 |
| －0.1～0.16 |
0.009 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-104106 |
TL1102.50-104106 |
| －0.1～0.25 |
0.012 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-103106 |
TL1102.50-103106 |
| 0～0.1 |
0.008 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-110106 |
TL1102.50-110106 |
| 0～0.16 |
0.009 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-111106 |
TL1102.50-111106 |
| 0.01～0.25 |
0.01 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
04 |
TL1102.10-145106 |
TL1102.50-145106 |
| 0.02～0.4 |
0.03 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
05 |
TL1102.10-151106 |
TL1102.50-151106 |
| 0.03～0.6 |
0.035 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
05 |
TL1102.10-156106 |
TL1102.50-156106 |
| 0.03～1 |
0.04 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
05 |
TL1102.10-158106 |
TL1102.50-158106 |
| 0.05～1.6 |
0.08 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
03 |
06 |
TL1102.10-167106 |
TL1102.50-167106 |
| 0.05～2.5 |
0.09 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
03 |
06 |
TL1102.10-169106 |
TL1102.50-169106 |
| 0.3～6.3 |
0.2 |
8.5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
03 |
06 |
TL1102.10-192106 |
TL1102.50-192106 |
Ошибка переключения TL1102 регулируется
Диапазон регулировки установочного значения
(МПа) |
Разница переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/
минута
|
Материал датчика давления |
Внешняя резьба интерфейса |
Вес (кг) |
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Гофрированная трубка |
Общего назначения |
Взрывозащищенный тип |
Общего назначения |
Взрывозащищенный тип |
| －0.1～0 |
0.019 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-106106 |
TL1102.40-106106 |
| －0.1～0.1 |
0.021 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-105106 |
TL1102.40-105106 |
| －0.1～0.16 |
0.022 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-104106 |
TL1102.40-104106 |
| －0.1～0.25 |
0.024 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-103106 |
TL1102.40-103106 |
| 0～0.1 |
0.016 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-110106 |
TL1102.40-110106 |
| 0～0.16 |
0.020 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-111106 |
TL1102.40-111106 |
| 0.01～0.25 |
0.024 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.05 |
01 |
04 |
TL1102.00-145106 |
TL1102.40-145106 |
| 0.02～0.4 |
0.08 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
02 |
05 |
TL1102.00-151106 |
TL1102.40-151106 |
| 0.03～0.6 |
0.09 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
02 |
05 |
TL1102.00-156106 |
TL1102.40-156106 |
| 0.03～1 |
0.1 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
02 |
05 |
TL1102.00-158106 |
TL1102.40-158106 |
| 0.05～1.6 |
0.19 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.95 |
03 |
06 |
TL1102.00-167106 |
TL1102.40-167106 |
| 0.05～2.5 |
0.2 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.95 |
03 |
06 |
TL1102.00-169106 |
TL1102.40-169106 |
| 0.3～6.3 |
0.65 |
8.5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.95 |
03 |
06 |
TL1102.00-192106 |
TL1102.40-192106 |
Ошибка переключения TL1103 не регулируется (малая ошибка переключения, нет взрывозащищенного типа)
Диапазон регулировки установочного значения
(МПа) |
Разница переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/
минута
|
Материал датчика давления |
Внешняя резьба интерфейса |
Вес (кг) |
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Гофрированная трубка |
| －0.1～0 |
0.0045 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-106106 |
| －0.1～0.1 |
0.005 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-105106 |
| －0.1～0.16 |
0.0065 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-104106 |
| －0.1～0.25 |
0.01 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-103106 |
| 0～0.1 |
0.0045 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-110106 |
| 0～0.16 |
0.006 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-111106 |
| 0.01～0.25 |
0.007 |
1 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-145106 |
| 0.02～0.4 |
0.016 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
1.0 |
01 |
TL1103.10-151106 |
| 0.03～0.6 |
0.02 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
TL1103.10-156106 |
| 0.03～1 |
0.03 |
2 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
TL1103.10-158106 |
| 0.05～1.6 |
0.05 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
TL1103.10-167106 |
| 0.05～2.5 |
0.06 |
5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.85 |
02 |
TL1103.10-169106 |
| 0.3～6.3 |
0.12 |
8.5 |
20 |
1Cr18Ni9Ti |
нержавеющая сталь(316L) |
G1/2 |
0.9 |
03 |
TL1103.10-192106 |
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш объем бизнеса?
О: Наш объем бизнеса -услуги экспортера автоматизированных деталей с полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и масла , манометрови т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали
, латуни, алюминияматериалов. например, высокодавлениеклапаны / соленоидные клапаны / электрические клапаны /клапаны для воды/ пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, приборы брендовых товаров?
О: Да, мы можем поставить такие как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
Ключевой момент В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используется герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке. В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1МПа=10бар≈145psi≈10кг
В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
горячая, сильная вибрация и т.д.В: На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевой момент Меры противодействия в условиях высоких температур
| Меры противодействия в условиях экстремально низких температур |
Уплотнения |
Фторкаучук, ПТФЭ |
| Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усилить охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообработка |
Металлические компоненты |
Предусмотреть зазор для расширения |
| Выбирать материалы с низкотемпературной ударной вязкостью, предотвращать утечки из-за холодной усадки |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Установить изоляционные коробки, локальный обогрев, предотвратить холодную конденсацию |
Установка |
Держать подальше от источников тепла, добавить теплоизоляционные пластины |
| Избегать воздействия ветра и снега, обернуть теплоизоляционными материалами |
|
|
