1, Обзор

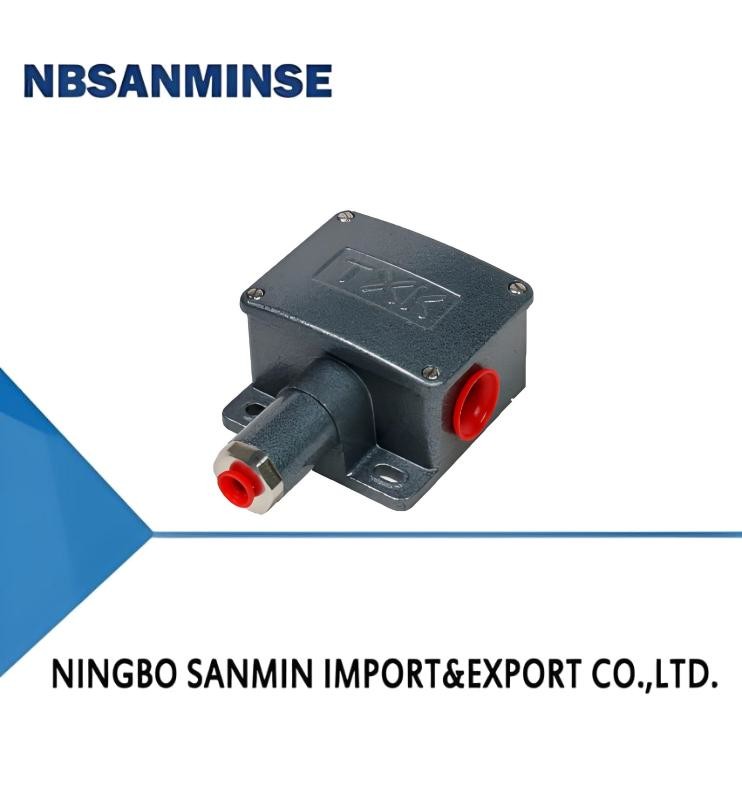

Реле давления TXK - это надежный прибор для установки на месте. Конструкция поршневой пружинно-мембранной комбинации использует статическое уплотнение O-образным кольцом, которое обладает отличной сейсмостойкостью и устойчивостью к избыточному давлению, а также малым люфтом и широким диапазоном измерения. Широко используется в таких отраслях, как нефтегазовая, химическая, тепловая энергетика, термоэлектрическая, металлургическая, фармацевтическая и т. д. Диапазон охвата составляет от -0,1 МПа до 27,5 МПа.
2, Технические характеристики
|
Рабочая вязкость
|
1x10-3м2/с
|
|
Коммутационный элемент
|
микропереключатель
|
|
Степень защиты корпуса
|
IP65
|
|
Температура окружающей среды
|
-20℃-60℃
|
|
Температура среды
|
0℃-80℃
|
|
Виброустойчивость
|
40м/с²
|
|
Погрешность повторяемости
|
1% или0,5%
|
|
Коммутационная способность
|
Макс. 220 В переменного тока, ≤5 А
|
3, Спецификации
|
Диапазон регулировки уставки давления
|
Дифференциал переключения не более
|
**Допустимое давление (МПа)
|
Внешние размеры
|
Частота переключения/мин
|
Материал мембраны
|
Внутренняя резьба интерфейса
|
|
-100~0 кПа
|
3 кПа
|
1,3
|
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
-100~100 кПа
|
3 кПа
|
1,3
|
02
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
0~100 кПа
|
3 кПа
|
1,3
|
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
5~170 кПа
|
2 кПа
|
1,3
|
02
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
5~210 кПа
|
5 кПа
|
1,3
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
10~350 кПа
|
4 кПа
|
1,3
|
02
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
20~700 кПа
|
15 кПа
|
1,5
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
0,15~1,2 МПа
|
0,02 МПа
|
3
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
0,25~2,5 МПа
|
0,04 МПа
|
5
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
0,37~3,7 МПа
|
0,08 МПа
|
6
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
0,7~7 МПа
|
0,12 МПа
|
10
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
1,2~12 МПа
|
0,15 МПа
|
17,5
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
|
3,5~27,5 МПа
|
1 МПа
|
34
|
01
|
30
|
Нержавеющая сталь или полиимид
|
NPT1/4
|
4, Таблица выбора
|
TXK -□ □- □- □- □
1 2 3 4 5
|
|
1. Форма продукта
|
|
01
|
стандартная
|
02
|
двойной контакт
|
|
EEx d
|
|
04
|
Нижний дифференциал давления
|
05
|
Верхний и нижний дифференциал давления
|
06
|
Высокое гидростатическое давление
|
|
07
|
печь
|
|
|
|
|
|
2. Корпус
|
|
NN
|
Стандартный стиль
|
RN
|
Модель с двойным контактом
|
LC
|
Обычная взрывозащищенная модель
|
|
B
|
Взрывозащищенная модель с небольшим смотровым окном
|
AL
|
Корпус печи
|
|
|
|
3. Тип мембраны
|
|
01
|
поли
|
02
|
нержавеющая сталь
|
|
резина
|
|
4. Соединительная резьба (можно настроить по запросу)
|
|
01
|
NPT1/4 внутренняя
|
|
|
|
|
|
5. Диапазон
|
См. таблицу сравнения диапазонов
|
|
Пример выбора: TXK-01NN-02-01-001
Регулятор давления TXK, форма продукта: стандартная, корпус: стандартный, форма мембраны: нержавеющая сталь, соединительная резьба: NPT1/4 внутренняя, диапазон: 3,5-27,5 МПа.
|
Таблица сравнения диапазонов
|
Код
|
Диапазон
|
Примечания
|
Код
|
Диапазон
|
Примечания
|
|
001
|
3,5-27,5 МПа
|
Стандартное давление
|
002
|
1,2-12 МПа
|
Стандартное давление
|
|
003
|
0,7-7 МПа
|
Стандартное давление
|
004
|
0,37-3,7 МПа
|
Стандартное давление
|
|
005
|
0,25-2,5 МПа
|
Стандартное давление
|
006
|
0,15-1,2 МПа
|
Стандартное давление
|
|
007
|
20-700 кПа
|
Стандартное давление
|
008
|
10-350 кПа
|
Стандартное давление
|
|
009
|
5-210 кПа
|
Стандартное давление
|
010
|
5-170 кПа
|
Стандартное давление
|
|
011
|
0-100 кПа
|
Стандартное давление
|
012
|
−100-0 кПа
|
Стандартное давление
|
|
013
|
−100-100 кПа
|
Стандартное давление
|
014
|
25 кПа
|
Высокое гидростатическое давление
|
|
015
|
0-60 кПа
|
Нижний дифференциал давления
|
016
|
20-200 кПа
|
Нижний дифференциал давления
|
|
017
|
50-500 кПа
|
Нижний дифференциал давления
|
018
|
−0,5-0,5 кПа
|
Дифференциал давления печи
|
|
019
|
−3-3 кПа
|
Дифференциал давления печи
|
020
|
−6-6 кПа
|
Дифференциал давления печи
|
|
021
|
−12-12 кПа
|
Дифференциал давления печи
|
|
|
|
5, Метод отладки и схема подключения переключателя
Верните регулировочную гайку в положение минимального усилия, подключите провода C, NO, NC переключателя к сигнальной лампе. Наблюдайте за состоянием сигнальной лампы, подключите сигнальную лампу к зеленому свету (C - общий вывод, и когда C подключен к NC на заводе, загорится зеленый свет), и регулируйте регулировочную гайку вверх и вниз в соответствии с индикатором уставки, чтобы установить желаемую уставку. (При понижении давления оно увеличивается, а при повышении - уменьшается).
