TXK Микроэксплозионный контроллер переключателя давления

Место происхождения:	Китай	Фирменное наименование:	NBSANMINSE
Сертификация:	CE	Номер модели:	TXK

Подробная информация
Переменный элемент:	Микровыключатель	Температура окружающей среды:	-40°C~60°C
средний Temp.:	0~80℃	Ошибка повторимости:	00,5% или 1%
Выделить:	Микровзрывостойкий переключатель давления , Контроллер давления

Характер продукции

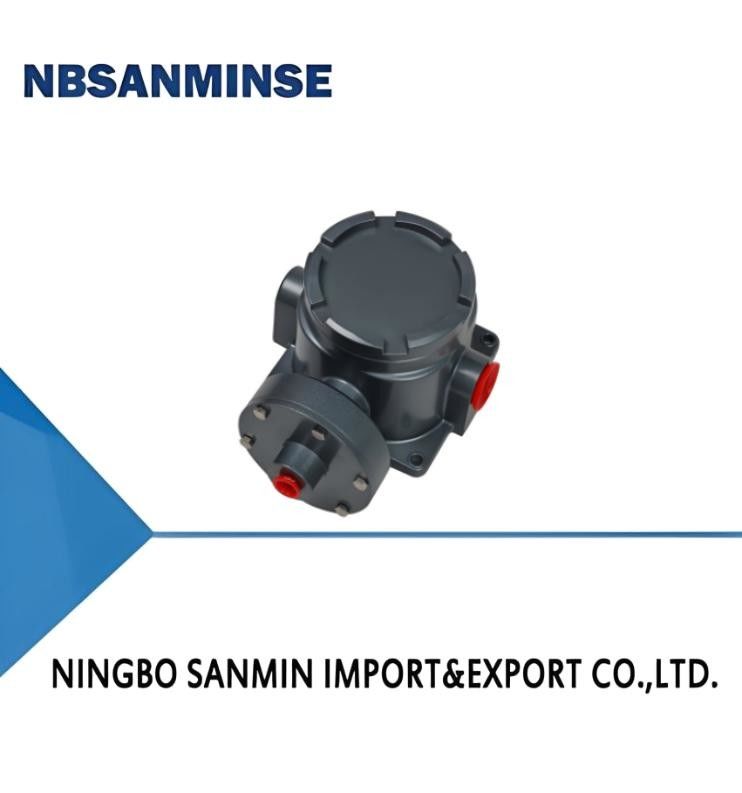

TXK Микроэксплозионный контроллер переключателя давления 0

1. Обзор
Принцип работы взрывозащищенного контроллера давления TXK в основном основан на упругой деформации испытательных компонентов (таких как диафрагмы), которая приводит в действие функциональные компоненты (такие как микропереключатели) для быстрого переключения путем этой деформации. В частности, когда давление измеряемой (контролируемой) среды прикладывается к испытательному элементу, это вызовет соответствующее упругое смещение свободного конца диафрагмы. Это смещение затем приведет в действие кнопку (толкатель) в микропереключателе, подключенном к концу трубы, для выполнения соответствующих действий. Когда давление достигает заданного значения управления, контакты переключателя переключатся, вызывая размыкание или замыкание цепи в системе управления, тем самым достигая цели автоматического управления и сигнализации.
Взрывозащищенный контроллер давления TXK обычно состоит из измерительной системы, устройства управления, регулировочного механизма, корпуса, штекерного разъема и т. д. Диафрагма в измерительной системе воспринимает изменения давления посредством своей упругой деформации, в то время как микропереключатель в устройстве управления быстро реагирует на этот сигнал давления и выполняет операции включения/выключения цепи. Такая конструкция позволяет взрывозащищенному контроллеру давления стабильно работать в различных промышленных условиях, особенно в приложениях, требующих высокой надежности и безопасности.
2. Технические характеристики

Рабочая вязкость	<1 × 10－3м²/с	Температура среды	0～80℃
Коммутационный элемент	микропереключатель	Вибростойкость	20 м/с²
Уровень взрывозащиты по пыли	Exdb Ⅱ CT4～T6 Gb	Номер сертификата взрывозащиты	GYB24.2900X
Степень защиты, обеспечиваемая корпусом	IP66(Соответствует DIN40050 и эквивалентно IP66 в GB4208)	Погрешность повторяемости	0,5% или 1%
Температура окружающей среды	-40℃~60℃	Коммутационная способность	AC 220В 6A (Резистивная)

3. Спецификации

Диапазон регулировки значения настройки давления	Разница переключения не более	**Допустимое давление (МПа)	Внешние размеры	Частота переключений/минута	Материал мембраны	Внутренняя резьба интерфейса
-100~0 кПа	2 кПа	1.3	03	30	Нержавеющая сталь или полиимид	NPT1/4
-100~ 100 кПа	2 кПа	1.3	02	30	Нержавеющая сталь или полиимид	NPT1/4
0~ 100 кПа	2 кПа	1.3	03	30	Нержавеющая сталь или полиимид	NPT1/4
5~ 170 кПа	2 кПа	1.3	02	30	Нержавеющая сталь или полиимид	NPT1/4
5~210 кПа	4.5 кПа	1.3	01	30	Нержавеющая сталь или полиимид	NPT1/4
10~350 кПа	3 кПа	1.3	02	30	Нержавеющая сталь или полиимид	NPT1/4
20~700 кПа	12 кПа	5	01	30	Нержавеющая сталь или полиимид	NPT1/4
0.15~ 1.2 МПа	0.02 МПа	5	01	30	Нержавеющая сталь или полиимид	NPT1/4
0.25~2.5 МПа	0.04 МПа	5	01	30	Нержавеющая сталь или полиимид	NPT1/4
0.37~3.7 МПа	0.08 МПа	6	01	30	Нержавеющая сталь или полиимид	NPT1/4
0.7~7 МПа	0. 12 МПа	9	01	30	Нержавеющая сталь или полиимид	NPT1/4
1.2~ 12 МПа	0. 15 МПа	17.5	01	30	Нержавеющая сталь или полиимид	NPT1/4
3.5~27.5 МПа	1 МПа	34	01	30	Нержавеющая сталь или полиимид	NPT1/4

4. Таблица выбора

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1. Форма продукта
01	обычный	02	двухконтактный	03	EEx d
04	Нижнее дифференциальное давление	05	Верхнее и нижнее дифференциальное давление	06	Высокое гидростатическое давление
07	печь
2. Корпус
NN	Обычный стиль	RN	Двухконтактная модель	LC	Обычная взрывозащищенная модель
B	Взрывозащищенная модель с небольшим смотровым окном	AL	Корпус печи
3. Тип диафрагмы
01	поли	02	нержавеющая сталь	03	резина
4. Соединительная резьба (настраивается по мере необходимости)
01	NPT1/4 内
5. Диапазон			См. таблицу сравнения диапазонов
Пример выбора: TXK-03LC-02-01-005 Взрывозащищенный контроллер TXK, форма продукта: взрывозащищенный, корпус: обычный взрывозащищенный тип, форма диафрагмы: нержавеющая сталь, соединительная резьба: NPT1/4 внутренняя, диапазон: 0,25-2,5 МПа.

Таблица сравнения диапазонов

код	диапазон	примечания	код	диапазон	примечания
001	3.5-27.5 МПа	Обычное давление	002	1.2-12 МПа	Обычное давление
003	0.7-7 МПа	Обычное давление	004	0.37-3.7 МПа	Обычное давление
005	0.25-2.5 МПа	Обычное давление	006	0.15-1.2 МПа	Обычное давление
007	20-700 кПа	Обычное давление	008	10-350 кПа	Обычное давление
009	5-210 кПа	Обычное давление	010	5-170 кПа	Обычное давление
011	0-100 кПа	Обычное давление	012	﹣-100-0 кПа	Обычное давление
013	﹣-100-100 кПа	Обычное давление	014	25 кПа	Высокое гидростатическое давление
015	0-60 кПа	Нижнее дифференциальное давление	016	20-200 кПа	Нижнее дифференциальное давление
017	50-500 кПа	Нижнее дифференциальное давление	018	﹣0.5-0.5 кПа	Дифференциальное давление печи
019	﹣3-3 кПа	Дифференциальное давление печи	020	﹣6-6 кПа	Дифференциальное давление печи
021	﹣12-12 кПа	Дифференциальное давление печи

5. Метод отладки и схема подключения переключателя
Верните регулировочную гайку в состояние базовой слабости, подключите провода C, NO, NC переключателя к сигнальной лампе. Наблюдайте за состоянием сигнальной лампы, подключите сигнальную лампу к зеленому свету (C - общий терминал, и когда C и NO подключены на заводе, загорится зеленый свет), и отрегулируйте регулировочную гайку вверх и вниз в соответствии с индикатором заданной точки, чтобы установить ее в желаемую заданную точку. (Давление вниз увеличивается, давление вверх уменьшается)

TXK Микроэксплозионный контроллер переключателя давления 1

6. Внешний вид и установочные размеры

TXK Микроэксплозионный контроллер переключателя давления 2

TXK Микроэксплозионный контроллер переключателя давления 3

TXK Микроэксплозионный контроллер переключателя давления 4
