1, Обзор

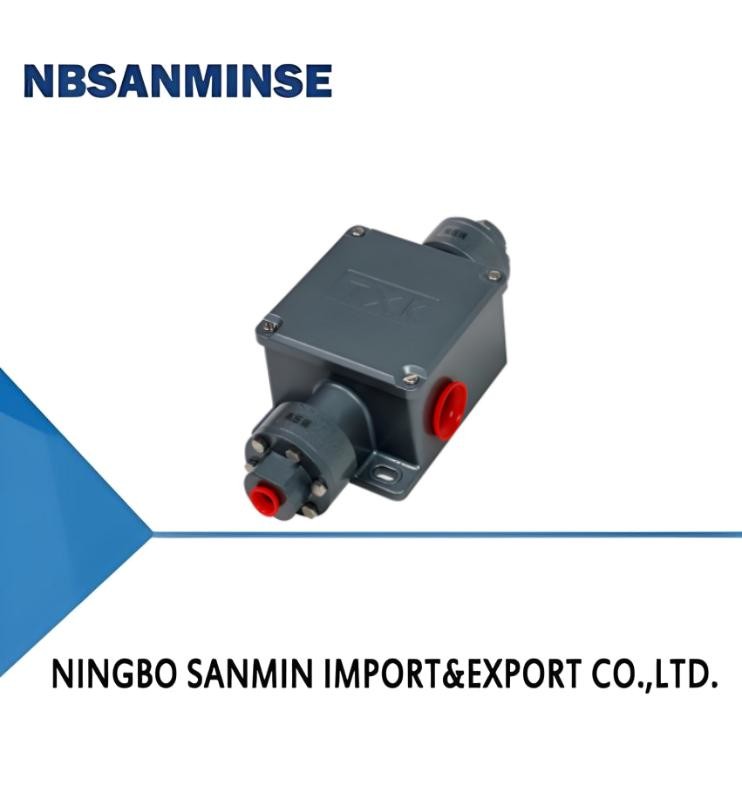

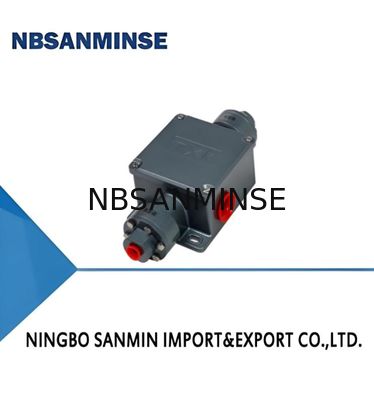

Дифференциальные реле давления TXK широко используются в больших, средних и малых чиллерах с воздушным или водяным охлаждением, использующих пластинчатые теплообменники, кожухотрубные теплообменники и теплообменники типа «кожух-труба» для контроля потока воды и мониторинга состояния насоса и водяного фильтра. Они также широко применяются для обнаружения газов, некоррозионных сред, измерения абсолютного и избыточного давления, а также в системах кондиционирования воздуха и чистых помещениях, для управления вентиляторами и фильтрами, а также для контроля уровня жидкости.
2, Технические характеристики
|
Рабочая вязкость
|
1x10-3м2/с
|
|
Коммутирующий элемент
|
микропереключатель
|
|
Степень защиты корпуса
|
IP65
|
|
Температура окружающей среды
|
-20°C-60°C
|
|
Температура среды
|
0°C-80°C
|
|
Виброустойчивость
|
Макс. 20 м/с²
|
|
Ошибка повторяемости
|
≤1%
|
|
Контактная мощность
|
Макс. 220 В переменного тока, ≤5 А
|
3, Технические данные
|
Диапазон настройки уставки давления
|
Дифференциал переключения не более
|
**Допустимое давление (МПа)
|
Внешние размеры
|
Частота переключения/мин
|
Материал мембраны
|
Внутренняя резьба интерфейса
|
|
0.5-3 кПа
|
0.2 кПа
|
1
|
01
|
15
|
Нержавеющая сталь или резина
|
NPT1/4
|
|
1-10 кПа
|
0.5 кПа
|
1.2
|
01
|
15
|
Нержавеющая сталь или резина
|
NPT1/4
|
|
1-16 кПа
|
1.5 кПа
|
1.5
|
01
|
15
|
Нержавеющая сталь или резина
|
NPT1/4
|
|
25~105 кПа
|
1.8 кПа
|
3.5
|
01
|
15
|
Нержавеющая сталь или резина
|
NPT1/4
|
|
20~200 кПа (RN)
|
2 кПа
|
5
|
01
|
15
|
Нержавеющая сталь или резина
|
NPT1/4
|
4, Таблица выбора
|
TXK -□ □- □- □- □
1 2 3 4 5
|
|
1. Тип продукта
|
|
01
|
стандартный
|
02
|
двухконтактный
|
03
|
EEx d
|
|
04
|
Низкое дифференциальное давление
|
05
|
Верхнее и нижнее дифференциальное давление
|
06
|
Высокое гидростатическое давление
|
|
07
|
печь
|
|
|
|
|
|
2. Корпус
|
|
NN
|
Стандартный
|
RN
|
Модель с двойным контактом
|
LC
|
Обычная взрывозащищенная модель
|
|
B
|
Взрывозащищенная модель с небольшим смотровым окном
|
AL
|
Корпус печи
|
|
|
|
3. Тип мембраны
|
|
01
|
полимер
|
02
|
нержавеющая сталь
|
03
|
резина
|
|
4. Соединительная резьба (настраивается по запросу)
|
|
01
|
NPT1/4 внутренняя
|
|
|
|
|
|
5. Диапазон
|
См. подробную таблицу выбора диапазона
|
|
Пример выбора: TXK-05NN-02-01-009
Дифференциальный регулятор давления TXK, тип продукта: верхнее и нижнее дифференциальное давление, корпус: обычный, тип мембраны: нержавеющая сталь, соединительная резьба: NPT1/4 внутренняя, диапазон: 5-210 кПа. |
Таблица сравнения диапазонов
|
Код
|
Диапазон
|
Примечания
|
Код
|
Диапазон
|
Примечания
|
|
001
|
3.5-27.5 МПа
|
Стандартное давление
|
002
|
1.2-12 МПа
|
Стандартное давление
|
|
003
|
0.7-7 МПа
|
Стандартное давление
|
004
|
0.37-3.7 МПа
|
Стандартное давление
|
|
005
|
0.25-2.5 МПа
|
Стандартное давление
|
006
|
0.15-1.2 МПа
|
Стандартное давление
|
|
007
|
20-700 кПа
|
Стандартное давление
|
008
|
10-350 кПа
|
Стандартное давление
|
|
009
|
5-210 кПа
|
Стандартное давление
|
010
|
5-170 кПа
|
Стандартное давление
|
|
011
|
0-100 кПа
|
Стандартное давление
|
012
|
≥100-0 кПа
|
Стандартное давление
|
|
013
|
≥100-100 кПа
|
Стандартное давление
|
014
|
25 кПа
|
Высокое гидростатическое давление
|
|
015
|
0-60 кПа
|
Низкое дифференциальное давление
|
016
|
20-200 кПа
|
Низкое дифференциальное давление
|
|
017
|
50-500 кПа
|
Низкое дифференциальное давление
|
018
|
≥0.5-0.5 кПа
|
Дифференциальное давление печи
|
|
019
|
≥3-3 кПа
|
Дифференциальное давление печи
|
020
|
≥6-6 кПа
|
Дифференциальное давление печи
|
|
021
|
≥12-12 кПа
|
Дифференциальное давление печи
|
|
|
|
5, Метод отладки и схема подключения переключателя
Верните регулировочную гайку в положение минимального усилия, подключите провода C, NO, NC переключателя к сигнальной лампе. Наблюдайте за состоянием сигнальной лампы, подключите сигнальную лампу к зеленому индикатору (C - общий вывод, и когда C подключен к NC на заводе, загорится зеленый индикатор), и регулируйте регулировочную гайку вверх и вниз в соответствии с индикатором уставки, чтобы установить желаемую уставку. (При понижении давления увеличивается, при повышении давления уменьшается)
6, Внешний вид и размеры установки
01
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш ассортимент?
О: Наш ассортимент - этоуслуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлическихфитингов, манометров, и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
, латуни, алюминия. Например, высоко давлениеклапаны / соленоидные клапаны / электрические клапаны /водяные клапаны /пневматические клапаны / пневматические цилиндры/ гидравлические клапаны / гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремально низких температур Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используются герметик или лента.
Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?Ключевой момент Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (рефрижераторная + адсорбционная), термообогрев |
Металлические компоненты |
| Резерв зазоров для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Компоненты управления |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте теплоизоляционные коробки, локальный обогрев, предотвращайте образование конденсата |
Монтаж |
| Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
