1, Обзор

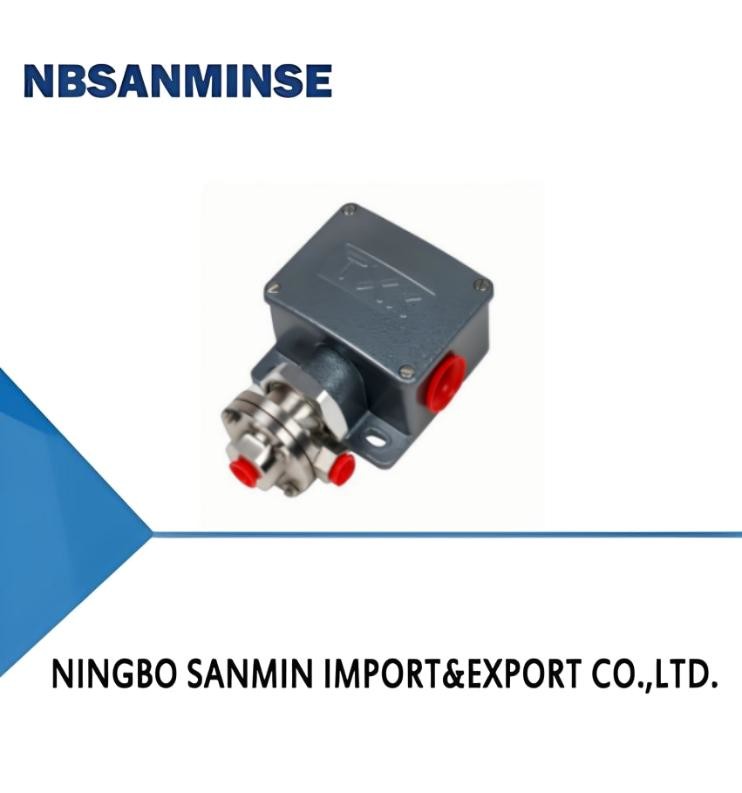

TXK дифференциальное переключатель давления использует диафрагму поршень комбинации индукции, подходящий для низкого и высокого дифференциального давления, различных статических давлений,импульсные давления или скорости цикла в области динамики жидкостей или процессов. Может использоваться для воздуха, газа, нефти, воды и не коррозионных сред.
2, Технические характеристики
|
Рабочая вязкость
|
1х10-3м2/s
|
|
Переменный элемент
|
микропеременчик
|
|
Квалификации помещений
|
IP66
|
|
Температура окружающей среды
|
0°C-60°C
|
|
Средняя температура
|
0°C-80°C
|
|
Противовибрационная производительность
|
Максимально 40 м/с²
|
|
Ошибка повторения
|
≤1%
|
|
Контактная способность
|
Максимальная напряженность 220В переменного тока ≤5А
|
3, Спецификации
|
Диапазон регулировки значения настройки давления
|
Разница переключения не больше
|
**Допустимое давление (Mpa)
|
Внешние габариты
|
Частота переключения/минута
|
Мембранный материал
|
Внутренняя нить интерфейса
|
|
0 ‰ 60 КПа
|
3 КПа
|
3.4
|
01
|
30
|
Нержавеющая сталь или полимид
|
НПТ1/4
|
|
20 ‰ 200 КПа
|
10 КПа
|
3.4
|
01
|
30
|
Нержавеющая сталь или полимид
|
НПТ1/4
|
|
50 ‰ 500 КПа
|
20 КПа
|
3.4
|
01
|
30
|
Нержавеющая сталь или полимид
|
НПТ1/4
|
|
20 ‰ 200KPa(РН)
|
30 КПа
|
3.4
|
02
|
30
|
Нержавеющая сталь или полимид
|
НПТ1/4
|
4, Таблица отбора
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1Форма продукта
|
|
01
|
Конвенция
|
02
|
двойной контакт
|
03
|
Экс г
|
|
04
|
Нижнее дифференциальное давление
|
05
|
Верхнее и нижнее дифференциальное давление
|
06
|
Высокое гидростатическое давление
|
|
07
|
печь
|
|
|
|
|
|
2- Оружейная оболочка.
|
|
NN
|
Регулярный стиль
|
РН
|
Модель двойного контакта
|
LC
|
Обычная взрывостойкая модель
|
|
В.
|
Взрывозащитная модель с небольшим окном
|
AL
|
Огневая оболочка
|
|
|
|
3Тип диафрагмы
|
|
01
|
полиэтилен
|
02
|
из нержавеющей стали
|
03
|
резина
|
|
4. Соединительная нить (настраиваема по мере необходимости)
|
|
01
|
NPT1/4 внутри
|
|
|
|
|
|
5Дальность.
|
См. подробную таблицу выбора диапазона
|
|
Пример выбора: TXK-04NN-02-01-009
Контроллер нижнего дифференциального давления TXK, форма продукта: нижнее дифференциальное давление, корпус: обычного типа, форма диафрагмы: нержавеющая сталь, подключательная нить: NPT1/4 внутренний, диапазон: 5-210KPa.
|
Сравнительная таблица диапазона
|
Код
|
Диапазон
|
Примечания
|
Код
|
Диапазон
|
Примечания
|
|
001
|
30,5-27,5 МПа
|
Обычное давление
|
002
|
1.2-12MPa
|
Обычное давление
|
|
003
|
00,7-7 МПа
|
Обычное давление
|
004
|
0.37-3.7 МПа
|
Обычное давление
|
|
005
|
00,25-2,5 МПа
|
Обычное давление
|
006
|
0.15-1.2 МПа
|
Обычное давление
|
|
007
|
20-700KPa
|
Обычное давление
|
008
|
10-350 КПа
|
Обычное давление
|
|
009
|
5-210 КПа
|
Обычное давление
|
010
|
5-170 КПа
|
Обычное давление
|
|
011
|
0-100 КПа
|
Обычное давление
|
012
|
- Я не знаю.100 - 0 КПа
|
Обычное давление
|
|
013
|
- Я не знаю.100-100 КПа
|
Обычное давление
|
014
|
25 КПа
|
Высокое гидростатическое давление
|
|
015
|
0-60KPa
|
Нижнее дифференциальное давление
|
016
|
20-200 КПа
|
Нижнее дифференциальное давление
|
|
017
|
50-500 КПа
|
Нижнее дифференциальное давление
|
018
|
- Я не знаю.00,5-0,5 КПа
|
Дифференциальное давление печи
|
|
019
|
- Я не знаю.3-3KPa
|
Дифференциальное давление печи
|
020
|
- Я не знаю.6-6 КПа
|
Дифференциальное давление печи
|
|
021
|
- Я не знаю.12-12 КПа
|
Дифференциальное давление печи
|
|
|
|
5, Способ отладки и схема проводки переключателя
Верните регулирующую гайку в состояние базовой слабости, подключите провода C, NO, NC переключателя к сигнальному свету.подключить сигнальный свет к зеленому свету (C - общий терминал), и когда C подключен к NC на заводе, зеленый свет загорится), и настроить регулирующий гайка вверх и вниз в соответствии с индикатором точки регулирования, чтобы установить его на желаемую точку регулирования.(Напряжение вниз увеличивается, повышающее давление уменьшается)
6, Внешний вид и размеры установки
01
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
