Обзор

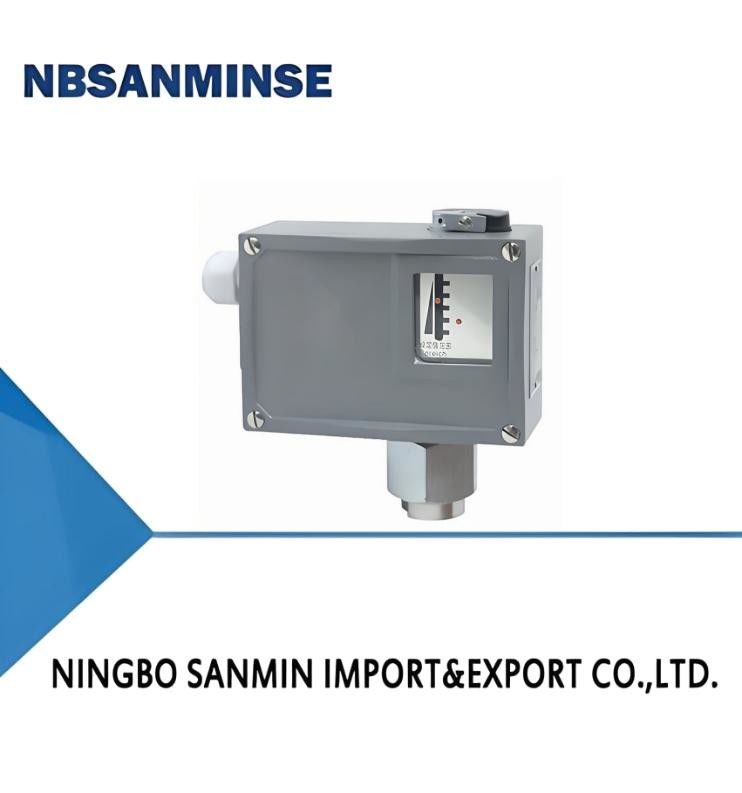

Выключатель давления TL0102 использует датчик типа диафрагмы, а некоторые характеристики материала корпуса датчика - нержавеющая сталь, которая может использоваться для коррозионных сред,а также нейтральные газы, такие как воздух, газа, водяного пара и жидких сред, таких как нефть.
Значение настройки переключателя давления TL0102 регулируется в диапазоне 0-1MPa. Управление высокой чувствительностью в диапазоне низкого напряжения.
Основные технические характеристики
|
Обычные |
Тип, защищенный от взрывов |
| Рабочая вязкость |
< 1 × 10- Три.m2/s |
< 1 × 10- Три.m2/s |
| Переменный элемент |
микропеременчик |
Печать переключателя |
| Степень взрывостойкости |
- |
Exde II CT4T6 |
| Степень защиты, обеспечиваемая корпусом |
IP65 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP65 в GB4208) |
IP54 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP54 в GB4208) |
| Температура окружающей среды |
-5°C ≈40°C |
-5°C ≈40°C |
| Средняя температура |
0 ≈ 120°С |
0°95°C |
| Положение установки |
- |
Интерфейс давления вертикально вниз |
| Противовибрационная производительность |
20 м/с2 |
Макс: 20 м/с2 |
| Ошибка повторения |
≤10,5% |
≤10,5% |
| Контактная способность |
AC 220V 6A ((сопротивление) |
Дисплей 250В 0,25А ((Резистивный) 60Wmax
Сменное напряжение 250В 5А ((сопротивление) 1250ВАmax |
Спецификации
Ошибка переключения TL0102 не регулируется
Настройка диапазона корректировки значения
(MPa) |
Разница переключения не превышает (MPa) |
Допустимое давление 1 (MPa) |
Частота переключения/
минуту
|
Материал датчика давления |
Внутренняя нить интерфейса |
Вес
(в кг)
|
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Диафрагма |
Обычные |
Тип, защищенный от взрывов |
Обычные |
Тип, защищенный от взрывов |
| 0 ¢ 0.01 |
0.0012 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-107117 |
TL0102.50-107117 |
| 0 ¢ 0.025 |
0.0018 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-108117 |
TL0102.50-108117 |
| 0 ¢ 0.04 |
0.0025 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-109117 |
TL0102.50-109117 |
| 0.05 ¢0.4 |
0.06 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-163117 |
TL0102.50-163117 |
| 0.05 ¢0.6 |
0.07 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-164117 |
TL0102.50-164117 |
| 0.05 ¢1 |
0.1 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-166117 |
TL0102.50-166117 |
TL0102 регулируемая разница переключателя
Настройка диапазона корректировки значения
(MPa) |
Разница переключения не превышает (MPa) |
Допустимое давление 1 (MPa) |
Частота переключения/
минуту
|
Датчик давления
материалы
|
Внутренняя нить интерфейса |
Вес
(в кг)
|
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Диафрагма |
Обычные |
Тип, защищенный от взрывов |
Обычные |
Тип, защищенный от взрывов |
| 0 ¢ 0.01 |
0.004 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-107117 |
TL0102.40-107117 |
| 0 ¢ 0.025 |
0.005 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.00-108117 |
TL0102.40-108117 |
| 0 ¢ 0.04 |
0.007 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-109117 |
TL0102.40-109117 |
| 0.05 ¢0.4 |
0.18 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-163117 |
TL0102.40-163117 |
| 0.05 ¢0.6 |
0.22 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-164117 |
TL0102.40-164117 |
| 0.05 ¢1 |
0.3 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-166117 |
TL0102.40-166117 |
TL0103 разница переключения не регулируема (небольшая разница переключения, нет взрывозащитного типа)
Настройка диапазона корректировки значения
(MPa) |
Разница переключения не превышает (MPa) |
Допустимое давление 1 (MPa) |
Частота переключения/
минуту
|
Материал датчика давления |
Внутренняя нить интерфейса |
Вес
(в кг)
|
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Диафрагма |
| 0 ¢ 0.01 |
0.0006 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-107117 |
| 0 ¢ 0.025 |
0.001 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-108117 |
| 0 ¢ 0.04 |
0.0018 |
0.1 |
10 |
из нержавеющей стали |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-109117 |
| 0.05 ¢0.4 |
0.035 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-163117 |
| 0.05 ¢0.6 |
0.04 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-164117 |
| 0.05 ¢1 |
0.05 |
10② |
10 |
из нержавеющей стали1Cr18Ni9Ti |
из нержавеющей стали ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-166117 |
Примечание: при практической работе даже кратковременное пиковое давление не может превышать данное значение.
2 Означает значение статического давления.
01
02
03
04
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
