Обзор

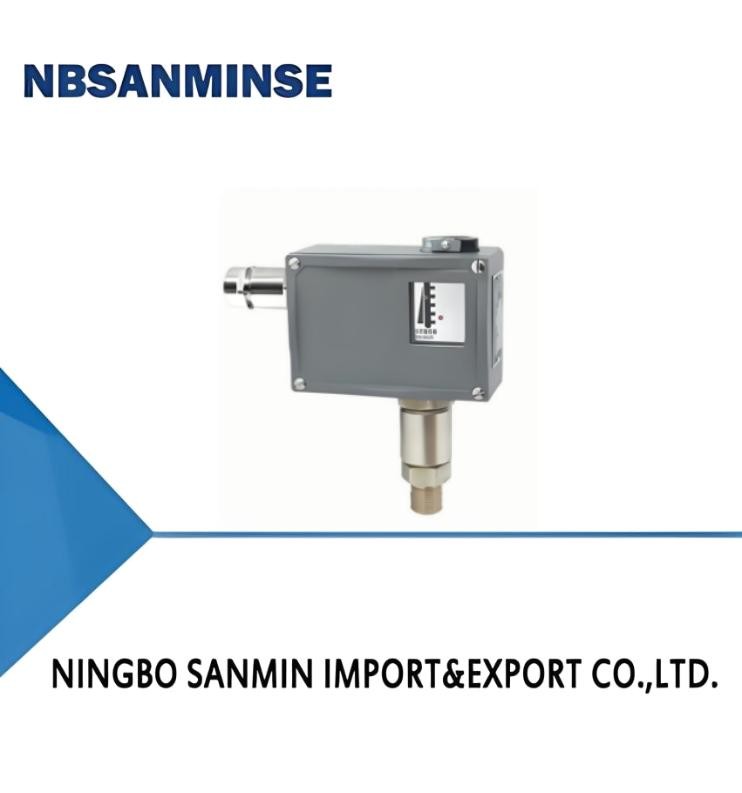

Реле давления (высокого давления)/регулятор давления TL5123 использует комбинацию поршневых и мембранных датчиков, которые могут использоваться для сжатого воздуха, содержащего масляный туман, и других немасляных туманных газов, а также гидравлических масел, водомасляных эмульсий и жидких сред с хорошими смазочными свойствами.
Уставочное значение реле давления (высокого давления)/регулятора давления TL5123 регулируется в диапазоне 0,3~40 МПа.
Основные технические характеристики
|
Общего назначения |
Взрывозащищенное исполнение |
| Рабочая вязкость |
<1×10－3м2/с |
<1×10－3м2/с |
| Коммутационный элемент |
микропереключатель |
Герметичный переключатель |
| Класс взрывозащиты |
- |
Exde Ⅱ CT4～T6 Номер сертификата: GYB24.1453X |
| Степень защиты корпуса |
Уплотнительное кольцо с канавкой IP54, уплотнительное кольцо O-ring IP65 (соответствует DIN40050, эквивалентно IP65 в GB4208) |
Уплотнительное кольцо с канавкой IP54, уплотнительное кольцо O-ring IP65 (соответствует DIN40050, эквивалентно IP65 в GB4208) |
| Температура окружающей среды |
－20℃～40℃ |
－20℃～40℃ |
| Температура среды |
0℃～100℃ |
0℃～120℃ |
| Положение при установке |
Интерфейс давления направлен вертикально вниз (допускается наклон 15°) |
Интерфейс давления направлен вертикально вниз (допускается наклон 15°) |
| Виброустойчивость |
Макс.: 40 м/с2 |
Макс.: 20 м/с2 |
| Погрешность повторяемости |
≤2,5% |
≤2,5% |
| Коммутационная способность |
AC 220В 6А (резистивная нагрузка) |
DC 250В 0,25А (резистивная нагрузка) макс. 60 Вт
AC 220В 6А (резистивная нагрузка) макс. 1250ВА |
Технические характеристики
Ошибка переключения TL5123 не регулируется
Диапазон регулировки уставочного значения
(МПа) |
Дифференциал переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/
минута
|
Материал датчика давления |
Резьба присоединения ② |
Вес
(кг)
|
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Мембрана |
Поршень |
Общего назначения |
Взрывозащищенное исполнение |
| 0,3～4 |
0,9 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0,5～6,3 |
1,3 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0,5～10 |
1,6 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0,5～16 |
1,9 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1～25 |
2,5 |
30 |
30 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1～40 |
2,8 |
60 |
30 |
латунь |
VITON |
сталь |
M20*1,5 |
0,8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
Дифференциал переключения TL5123 регулируется
Диапазон регулировки уставочного значения
(МПа) |
Дифференциал переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/
минута
|
Материал датчика давления |
Резьба присоединения ② |
Вес
(кг)
|
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Мембрана |
Поршень |
| 0,3～4 |
1,3 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0,5～6,3 |
1,6 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0,5～10 |
1,6 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0,5～16 |
2,2 |
30 |
20 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1～25 |
2,8 |
30 |
30 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1～40 |
4 |
60 |
30 |
латунь |
VITON |
сталь |
M20*1,5 |
0,85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
Примечание: В практической работе кратковременные пиковые значения давления не должны превышать это значение.
② При наличии особых требований к присоединению, пожалуйста, укажите их в заказе.
01
02
03
04
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -экспорт комплектующих для автоматизации с полным контейнером, а также продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмо- и гидро- фитингов, манометров и т.д.
В:Какие типы продукции вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления, электромагнитные клапаны / электрические клапаны /клапаны для воды/пневматические клапаны/ пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремально низких температур Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы при затягивании становятся все плотнее. Герметизация достигается за счет деформации резьбы, а для усиления герметизирующего эффекта обычно используются герметик или лента.
Резьба G - цилиндрическая трубная, используемая для негерметичных соединений; Резьба PT - коническая трубная, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубной с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с золотником и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?Ключевой момент Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Осушение с ультранизкой точкой росы (холодильное + адсорбционное), обогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Монтаж |
| Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
