Обзор

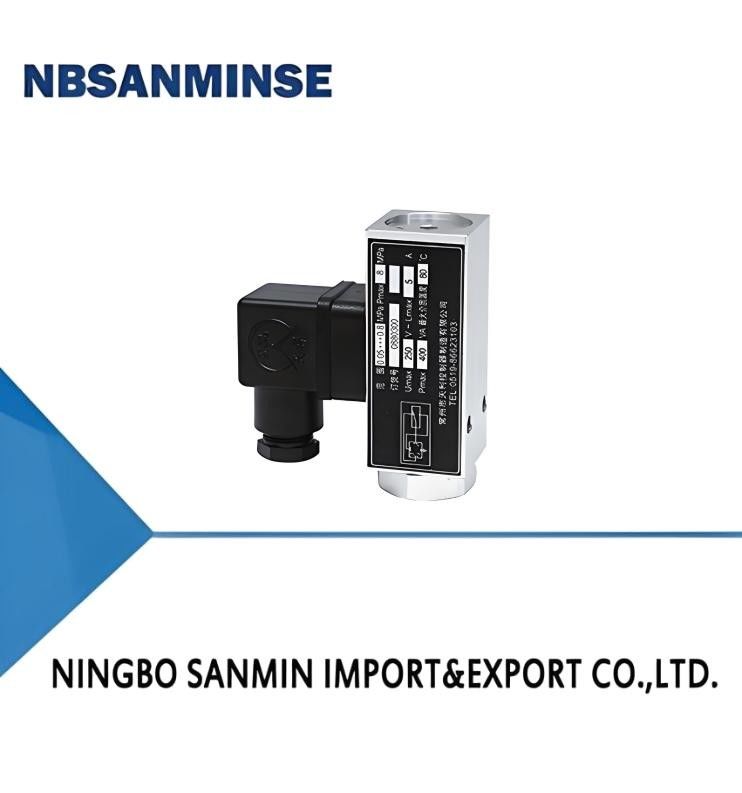

Реле давления/контроллер TL0022 использует два типа датчиков: мембранные датчики и бесфланцевые поршневые датчики.
Реле давления/контроллер давления TL0022 может использоваться для нейтральных газов, таких как воздух и газ, а также для жидких сред, таких как смазочное масло и легкое топливное масло. Уставочное значение контроллера может быть отрегулировано в диапазоне от -0,1 до 1,6 МПа.
Бесфланцевый поршневой датчик реле давления/контроллера давления TL0022 может использоваться для нейтральных смазочных сред, таких как гидравлическое масло, смазочное масло и легкое топливное масло. Уставочное значение контроллера может быть отрегулировано в диапазоне от 0,5 до 40 МПа.
Компактная конструкция обеспечивает высокую частоту переключения до 100 раз в минуту и особенно хорошую виброустойчивость.
Основные технические характеристики
| Рабочая вязкость |
<1×10－3m2/s |
| Переключающий элемент |
микропереключатель |
| Степень защиты корпуса |
IP54 (соответствует DIN40050 и эквивалентен IP54 в GB4208) |
| Положение при установке |
Интерфейс давления направлен вертикально вниз (допускается наклон 15°) |
| Температура окружающей среды |
－25℃～55℃ |
| Температура среды |
－25℃～80℃ |
| Виброустойчивость |
Макс. 100 м/с2 |
| Погрешность повторяемости |
≤2,5% |
| Коммутационная способность |
AC 220V 6A (резистивная) |
Технические характеристики
Ошибка переключения TL0022 не регулируется
| Диапазон регулировки уставочного значения (МПа) |
Разница переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Материал датчика давления |
Тип интерфейса ② |
Внутренняя резьба интерфейса |
Вес
(кг)
|
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Уплотнительное кольцо |
| －0.1～0 |
0,02 |
8 |
AL |
Нитриловый каучук |
I |
G1/4 |
0,2 |
01 |
TL0022.10-106265 |
| －0.1～0 |
0,02 |
8 |
AL |
Нитриловый каучук |
P |
- |
0,2 |
03 |
TL0022.10-106268 |
| 0,02～0,2 |
0,04 |
8 |
AL |
Нитриловый каучук |
I |
G1/4 |
0,2 |
01 |
TL0022.10-149265 |
| 0,02～0,2 |
0,04 |
8 |
AL |
Нитриловый каучук |
P |
- |
0,2 |
03 |
TL0022.10-149268 |
| 0,05～0,8 |
0,13 |
8 |
AL |
Нитриловый каучук |
I |
G1/4 |
0,2 |
01 |
TL0022.10-165265 |
| 0,05～0,8 |
0,13 |
8 |
AL |
Нитриловый каучук |
P |
- |
0,2 |
03 |
TL0022.10-165268 |
| 0,1～1,6 |
0,24 |
8 |
AL |
Нитриловый каучук |
I |
G1/4 |
0,2 |
02 |
TL0022.10-176265 |
| 0,1～1,6 |
0,24 |
8 |
AL |
Нитриловый каучук |
P |
- |
0,2 |
03 |
TL0022.10-176268 |
Ошибка переключения TL0522 не регулируется
| Диапазон регулировки уставочного значения (МПа) |
Разница переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Материал датчика давления |
Тип интерфейса ② |
Внутренняя резьба интерфейса |
Вес
(кг)
|
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Уплотнительное кольцо |
Поршень |
| 0,5～7 |
2 |
40 |
AL |
Нитриловый каучук |
сталь |
I |
G1/4 |
0,2 |
04 |
TL0522.10-201066 |
| 0,5～7 |
2 |
40 |
AL |
Нитриловый каучук |
сталь |
P |
- |
0,2 |
03 |
TL0522.10-201078 |
| 1～16 |
3,5 |
40 |
AL |
Нитриловый каучук |
сталь |
I |
G1/4 |
0,2 |
04 |
TL0522.10-212066 |
| 1～16 |
3,5 |
40 |
AL |
Нитриловый каучук |
сталь |
P |
- |
0,2 |
03 |
TL0522.10-212078 |
| 2,5～25 |
4 |
40 |
AL |
Нитриловый каучук |
сталь |
I |
G1/4 |
0,2 |
05 |
TL0522.10-224066 |
| 2,5～25 |
4 |
40 |
AL |
Нитриловый каучук |
сталь |
P |
- |
0,2 |
03 |
TL0522.10-224278 |
| 4～40 |
4,5 |
40 |
AL |
Нитриловый каучук |
сталь |
I |
G1/4 |
0,2 |
05 |
TL0522.10-228066 |
| 4～40 |
4,5 |
40 |
AL |
Нитриловый каучук |
сталь |
P |
- |
0,2 |
03 |
TL0522.10-228078 |
Примечание: В реальной работе кратковременное пиковое давление не должно превышать это значение.
② I - интерфейс с внутренней резьбой, P - интерфейс с фланцем
01
02
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш бизнес-объем?
О: Наш бизнес-объем - этоуслуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, систем подготовки воздуха, электромагнитных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления / электромагнитные клапаны / электрические клапаны /клапаны для воды/пневматические клапаны/ пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британский или метрический? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремально низких температур Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьбы становятся все плотнее при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используются герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотный клапан, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?Ключевой момент Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиление охлаждения, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термостатирование |
Металлические компоненты |
| Резерв зазоров для расширения |
Выбор материалов с низкотемпературной ударной вязкостью, предотвращение утечек из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Установка изоляционных коробок, локальный обогрев, предотвращение холодной конденсации |
Установка |
| Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
|
|
|
|
