Обзор

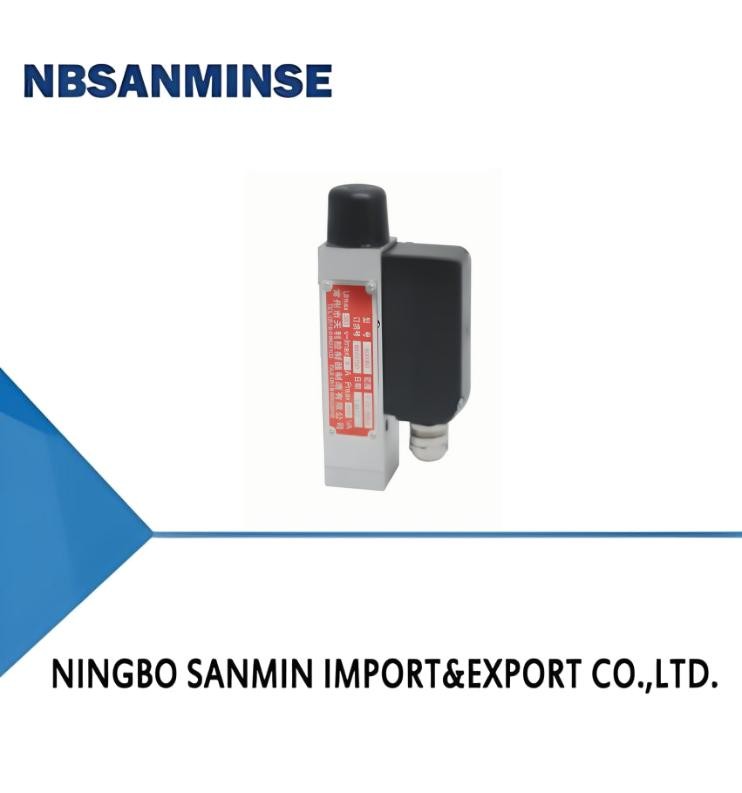

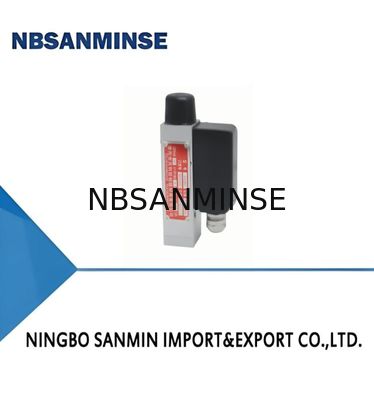

Реле давления/контроллер TL0015 использует мембранный датчик, который может работать с нейтральными газами, такими как воздух и газ, а также с жидкими средами, такими как вода, гидравлическое масло, легкое топливное масло, смазочное масло и другие некоррозионные материалы для материала датчика давления.
Уставока реле давления/контроллера давления TL0015 регулируется в диапазоне 0,02~3 МПа. Компактная конструкция, малый размер и особенно хорошие виброустойчивые характеристики.
Основные технические характеристики
| Рабочая вязкость |
<1×10－3m2/s |
| Коммутационный элемент |
Микропереключатель |
| Степень защиты корпуса |
IP65 (соответствует DIN40050 и эквивалентен IP65 в GB4208) |
| Температура окружающей среды |
－5℃～40℃ |
| Температура среды |
0～90℃ |
| Виброустойчивость |
Макс. 100 м/с2 |
| Погрешность повторяемости |
≤1,5% |
| Коммутационная способность |
AC 220V 6A (резистивная) |
Технические характеристики
Дифференциал переключения не регулируется
| Диапазон регулировки уставки (МПа) |
Дифференциал переключения не более (МПа) |
**Допустимое давление ① (МПа) |
Частота переключения/мин |
Материал датчика давления |
Тип резьбы датчика давления ② |
Внутренняя резьба соединения |
Вес (кг) |
Номер чертежа габаритных размеров |
Номер каталога заказа |
| Корпус |
Уплотнительное кольцо и диафрагма |
| Регулировка уставки с помощью винта с шестигранной головкой и пластиковой защитной крышкой: |
| 0,02～1,2 |
0,14 |
5 |
60 |
алюминий |
Нитриловый каучук |
I |
G1/4 |
0,4 |
01 |
TL0015.10-153265 |
| 0,05～3 |
0,2 |
5 |
60 |
алюминий |
Нитриловый каучук |
I |
G1/4 |
0,4 |
01 |
TL0015.10-170265 |
| 0,02～1,2 |
0,14 |
5 |
60 |
алюминий |
Нитриловый каучук |
P |
G1/4 |
0,4 |
02 |
TL0015.10-153268 |
| 0,05～3 |
0,2 |
5 |
60 |
алюминий |
Нитриловый каучук |
P |
G1/4 |
0,4 |
02 |
TL0015.10-170268 |
Примечание: В реальной работе даже кратковременное пиковое давление не должно превышать это значение.
② Интерфейс I - внутренняя резьба, интерфейс P - фланец
01
02
03
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полными контейнерами и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
латуни, алюминия.например, высоко давленияклапаны / электромагнитные клапаны / электрические клапаны /клапаны для воды/пневматические клапаны /пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?
О: Да, мы можем поставить такие как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
Меры противодействия в условиях высоких температур О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используется герметик или лента.
Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²? О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
горячая, сильная вибрация и т.д.
В:На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур? Ключевой момент
Меры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
| Уплотнения |
Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термостатирование |
| Металлические компоненты |
Резерв зазоров для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
| Управляющие компоненты |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте образование конденсата от холода |
| Монтаж |
Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
