Обзор

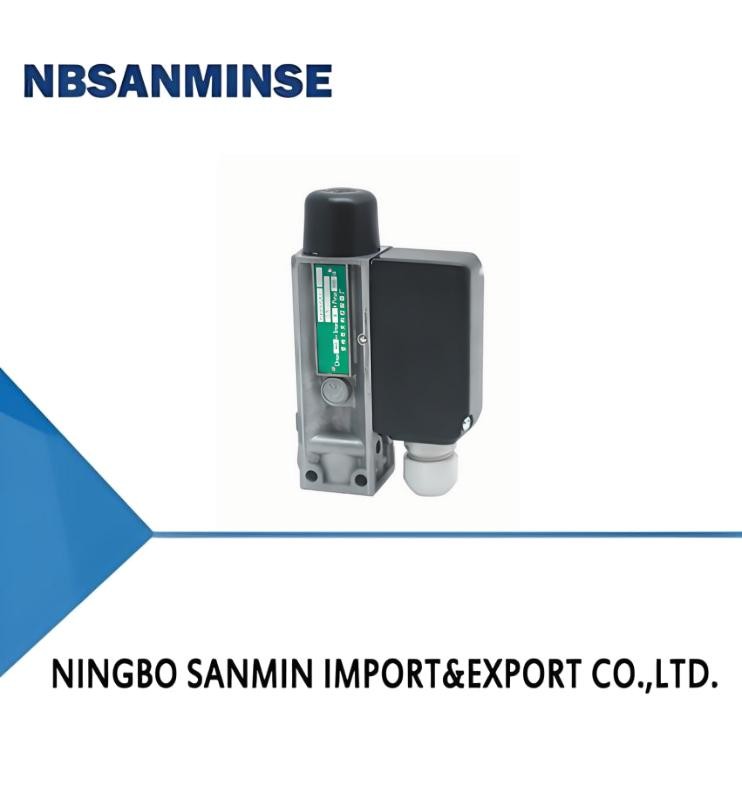

Реле давления/контроллер TL0515 использует бесконтактный поршневой датчик, который может использоваться для нейтральных газов, таких как масляный туман, сжатый воздух, гидравлическое масло, водомасляная эмульсия, а также для жидких сред с хорошими смазочными свойствами, не оказывающих коррозионного воздействия на материалы датчика давления.
Установочное значение реле давления/контроллера давления TL0515 регулируется в диапазоне 0,5-25 МПа. Компактная конструкция, малый размер и хорошие виброустойчивые характеристики.
Основные технические характеристики
| Рабочая вязкость |
<1×10－3m2/s |
| Коммутационный элемент |
Микропереключатель |
| Степень защиты корпуса |
IP54 (соответствует DIN40050 и эквивалентен IP54 в GB4208) |
| Температура среды |
0～90℃ |
| Температура окружающей среды |
－5℃～50℃ (уплотнительное кольцо с прорезью)
－30℃～50℃ (уплотнительное кольцо GLYdrilling) |
| Виброустойчивость |
Макс. 100 м/с2 |
| Положение при установке |
Интерфейс давления вертикально вниз (допускается наклон 15°) |
| Погрешность повторяемости |
±2,5% |
| Коммутационная способность |
AC 220V 6A (резистивная) |
Технические характеристики
Дифференциал переключения не регулируется
| Диапазон регулировки установочного значения (МПа) |
Дифференциал переключения не более (МПа) |
Допустимое давление ① (МПа) |
Частота переключения/мин
Материал датчика давления
|
Тип интерфейса давления ② |
Внутренняя резьба интерфейса |
Вес (кг) |
Номер чертежа габаритных размеров |
Номер каталога заказа |
Корпус |
| Уплотнительное кольцо |
Поршень |
Регулировка установочного значения с помощью винта под шестигранник с пластиковой защитной крышкой: |
| 0,5～7 |
| 1,2 |
25 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
G1/4 |
0,4 |
02 |
02 |
0,5～7 |
| 1,2 |
25 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
03 |
1～16 |
| 1,8 |
25 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
G1/4 |
0,4 |
02 |
02 |
1～16 |
| 1,8 |
25 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
03 |
5～25 |
| 1,6 |
34 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
G1/4 |
0,4 |
02 |
02 |
5～25 |
| 1,6 |
34 |
20 |
алюминий |
Нитриловый каучук |
нержавеющая сталь 1Cr18Ni9Ti |
P |
- |
0,4 |
02 |
03 |
Примечание: В реальной работе кратковременное пиковое давление не должно превышать это значение. |
② Интерфейс I - внутренняя резьба, интерфейс P - фланец.
③ Спецификация для уплотнительного кольца GLydring.
01
02
03
В: Можете ли вы предложить бесплатные образцы?
О: Да,
но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -
экспорт автоматизированных деталей с полным контейнером и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,фитингов для воздуха и масла , манометров и т.д.В:
Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.
например, высоконапорныеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
О:
Уплотнения Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов? О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотный узел, проблемы с золотником и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевой моментМеры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
Уплотнения Фторкаучук, ПТФЭ
| Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), термостатирование |
Металлические компоненты |
Резерв зазоров для расширения |
| Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте образование конденсата от холода |
Монтаж |
Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
|
