1Принцип и структура

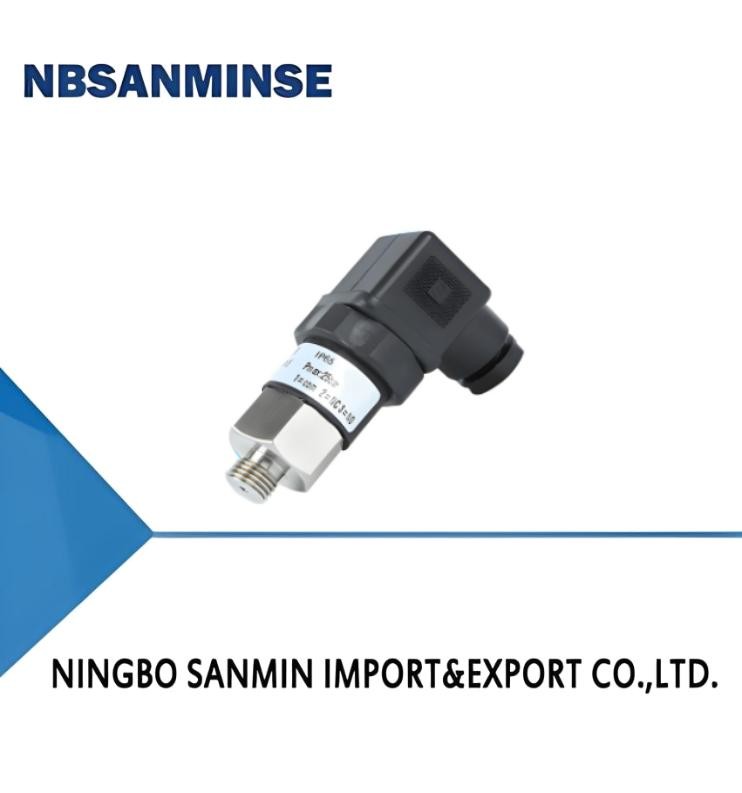

MS-T50 (отличный) переключатель давления/регулятор давления имеет встроенный поршень, подключенный к пружине.Когда давление достигает установленного значения, он запустит предварительно установленную механическую структуру и отправит сигнал переключения.
2, Характеристики
MS-T50 (отличный) выключатель/регулятор давления имеет компактную структуру, использует стандартные розетки DN, легко подключается к проводам и имеет широкий диапазон измерений.специальные контакты, обычно открытые или обычно закрытые, позолоченные контакты, большая контактная емкость.
3, Технические параметры
| Диапазон измерений |
Подробности приведены в таблице ниже. |
| Задержка |
10-20% установленного значения (25% -35%, 1% -5% необязательно) |
| Ошибка |
Установленное значение 3% |
| Выпуск |
Покрытие золотом на обычно открытых и обычно закрытых контактах
≤ 42 В,1 А постоянного тока
≤ 115 В постоянного тока,0.15А
≤ 42В,3А
≤ 125 В, 3 А
≤ 250 В переменного тока,0.5А |
| Средняя температура |
-20-85°C |
| Защита и защита |
IP65 |
| Соединение |
Проводка терминала |
| Материал |
Диафрагма: NBR
Стержень: стальной стержень с уплотнением NBR
Соединение процесса: оцинкованная сталь/нержавеющая сталь
Shell: Инженерный пластик |
4, Таблица отбора
| Материал интерфейса |
Модель |
**Допустимое давление (бар) |
Диапазон настройки (бар) |
Ошибка |
Фиксированная гистереза |
Масса (кг) |
| Фильм |
MS-T50-02.5 |
25 |
0.2- Что?2.5 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| Фильм |
MS-T50-005 |
25 |
0.8- Что?5 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| Фильм |
MS-T50-012 |
25 |
1- Что?12 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| Фильм |
MS-T50-050 |
200 |
5- Что?50 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| поршень |
MS-T50-100 |
200 |
10- Что?100 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| поршень |
MS-T50-200 |
300 |
20- Что?200 |
3% |
10% от общего. . 20% установленного значения
25 процентов. . 35% установленного значения (необязательно)
Один процент. . 5% установленного значения (необязательно) |
0.1 |
| MS-T50- |
012 |
М |
M12 |
H |
В |
Объясните. |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
медь |
|
|
Л |
|
|
|
сталь |
|
|
X |
|
|
|
Нержавеющая сталь 304L |
|
|
|
G12 |
|
|
Нить интерфейса G1/2 |
|
|
|
G14 |
|
|
Нить интерфейса G1/4 |
|
|
|
N14 |
|
|
Интерфейсная нить NPT1/4 |
|
|
|
M14 |
|
|
Интерфейсная нить M14 * 1.5 |
|
|
|
M20 |
|
|
Интерфейсная нить M20 * 1.5 |
|
|
|
|
H |
|
Интерфейсная нить внешняя нить |
|
|
|
|
|
R |
Обычно открытый + обычно закрытый выход |
5, Диаграмма проводки
6, Размерный рисунок
7, Место установки
8, Применимые носители
9, Способ корректировки
** Шаг: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Шаг 2: накройте точку переключения давления отверстием, как показано на схеме, увеличивая ее по часовой стрелке и уменьшая по направлению против часовой стрелки.
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
