Обзор

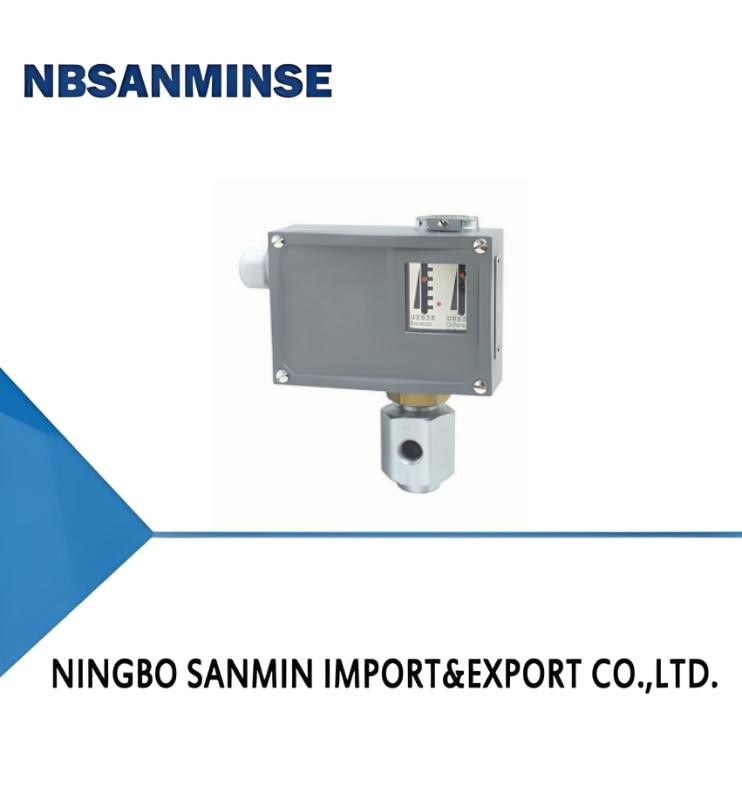

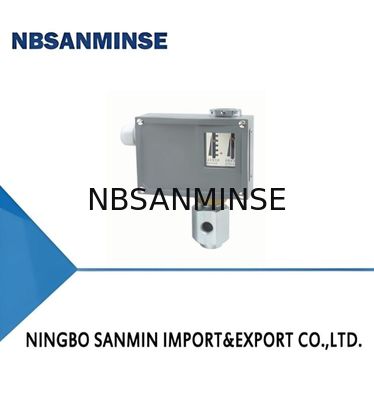

Выключатель давления/регулятор давления TL0402 использует пистоновый датчик с выпускным портом, который может использоваться для нейтрального гидравлического масла и других материалов.
Значение настройки переключателя давления/регулятора давления TL0402 регулируется с диапазоном регулировки 0,3-40 МПа.
Основные технические характеристики
| Переменный элемент |
Микровыключатель |
| Степень защиты, обеспечиваемая корпусом |
IP65 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP65 в GB4208) |
| Температура окружающей среды |
-5°C ≈50°C |
| Средняя температура |
0 ≈ 100°С |
| Положение установки |
Интерфейс давления расположен вертикально вниз (с возможностью наклона на 15 °) |
| Противовибрационная производительность |
TL0402:40m/s2TL0403:20m/s2 |
| Ошибка повторения |
≤ 1,5% |
| Контактная способность |
AC 220V 6A ((сопротивление) |
Спецификации
Разница переключения не регулируется
| Диапазон регулировки значения установки (MPa) |
Разница переключения не более (MPa) |
**Допустимое давление 1 (МПа) |
Частота переключения/минута |
Материал датчика давления |
Внутренняя нить интерфейса |
Масса (кг) |
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Пистоны |
| 0.3?? 4 |
0.4 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-191019 |
| 0.3 ¢ 6.3 |
0.6 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-192019 |
| 0.5 ¢10 |
0.9 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-202019 |
| 0. 5 ¢16 |
1.2 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-203019 |
| 1 ¢ 25 |
2 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-215019 |
| 1 ¢40 |
2.2 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0402.10-216019 |
Дифференциал переключения регулируемый
| Диапазон регулировки значения установки (MPa) |
Разница переключения не более (MPa) |
**Допустимое давление 1 (МПа) |
Частота переключения/минута |
Материал датчика давления |
Внутренняя нить интерфейса |
Масса (кг) |
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Пистоны |
| 0.3?? 4 |
0.6 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-191019 |
| 0.3 ¢ 6.3 |
0.8 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-192019 |
| 0.5 ¢10 |
1.2 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-202019 |
| 0. 5 ¢16 |
1.6 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-203019 |
| 1 ¢ 25 |
2.6 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-215019 |
| 1 ¢40 |
3.5 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.95 |
01 |
TL0402.00-216019 |
Разница переключения не регулируется (небольшая разница переключения)
| Диапазон регулировки значения установки (MPa) |
Разница переключения не более (MPa) |
**Допустимое давление 1 (МПа) |
Частота переключения/минута |
Материал датчика давления |
Внутренняя нить интерфейса |
Масса (кг) |
Номер рисунка габаритных размеров |
Номер каталога заказа |
| Корпус |
Пистоны |
| 0.3?? 4 |
0.3 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-191019 |
| 0.3 ¢ 6.3 |
0.5 |
16 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-192019 |
| 0.5 ¢10 |
0.7 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-202019 |
| 0. 5 ¢16 |
1 |
30 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-203019 |
| 1 ¢ 25 |
1.5 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-215019 |
| 1 ¢40 |
1.8 |
80 |
30 |
Оцинкованная сталь |
сталь |
G1/4 |
0.9 |
01 |
TL0403.70-216019 |
Примечание: при практической работе даже кратковременное пиковое давление не может превышать
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
