Обзор

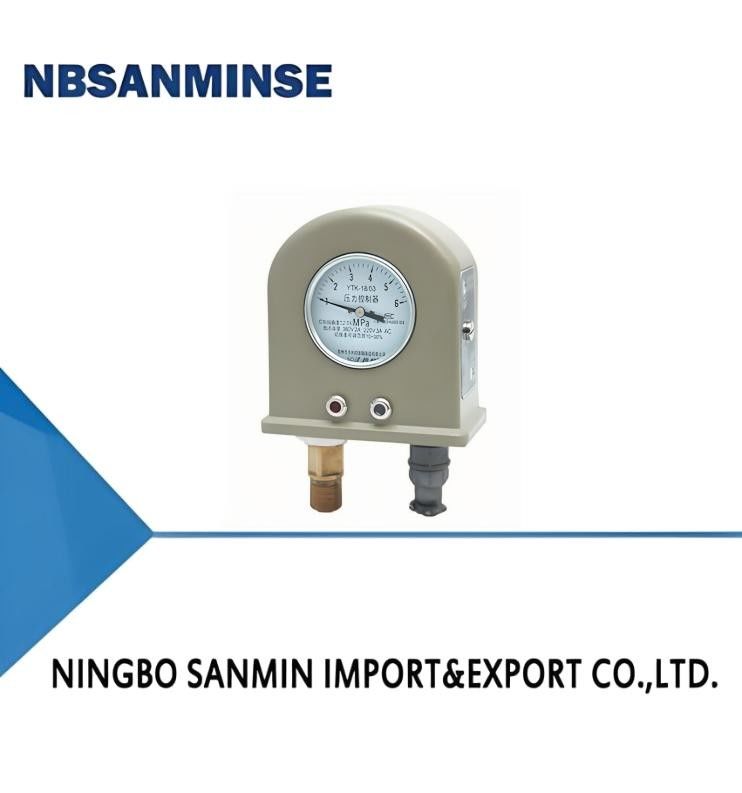

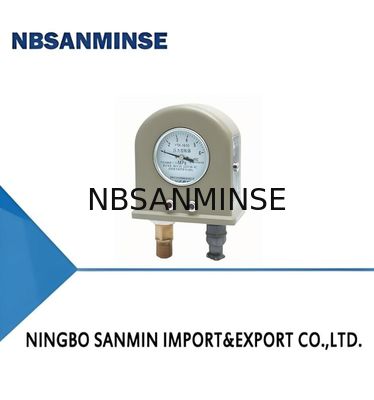

Реле давления/регулятор давления TL5125 подходит для измерения давления не взрывоопасных жидких сред и выполнения позиционного (однопозиционного или двухпозиционного) управления.
Прибор для регулирования давления, использующий упругие элементы для привода микропереключателей. Он отличается разумной конструкцией, точным срабатыванием, надежным использованием, высокой частотой включения/выключения, хорошей виброустойчивостью и большой коммутационной способностью.
В зависимости от типа тестируемых (контролируемых) объектов изготавливаются различные типы, включая манометрические и неманометрические (обычные и коррозионностойкие). Имеется устройство, позволяющее регулировать разность переключения для установки верхних и нижних значений переключения измеряемой (контролируемой) среды в соответствующий диапазон давлений управления.
Кроме того, имеются сигнальные индикаторные лампы, позволяющие цепи управления выдавать световые сигналы при размыкании или замыкании.
Основные технические характеристики
| Ошибка уставки |
±1,5% (после калибровки) |
| Ошибка повторяемости |
1,5% |
| Ошибка индикации |
±4% |
| Режим управления |
Однопозиционное управление - нормально замкнутое или нормально разомкнутое |
| Двухпозиционное управление - нормально замкнутое и нормально разомкнутое |
| Диапазон регулировки уставки (верхний предел диапазона давления) |
Без индикации: 15~100% |
| С индикацией: 20~75% |
| Дифференциал переключения (верхний предел диапазона давления) |
Однопозиционное (фиксированное): не более 10% |
| Двухпозиционное (регулируемое): 10~30% |
| Коммутационная способность |
AC 380V 2A или DC 220V 3A |
| Источник питания сигнальной индикаторной лампы |
AC 380V или 220V |
| Электрическая прочность |
50 Гц синусоидальный AC 2000 В в течение одной минуты |
| Условия эксплуатации |
-25~70℃, относительная влажность не более 90% |
| Влияние температуры |
Не более 0,8%/10℃ (при отклонении температуры 20 ± 5℃) |
| Вес |
1 кг |
Тип и диапазон давления
| Тип |
Внешняя резьба соединения |
Каталог кодов заказа |
Каталог кодов заказа (с индикацией) |
| 0~0,6 |
M20*1,5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0~1 |
M20*1,5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0~1,6 |
M20*1,5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0~2,5 |
M20*1,5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0~4 |
M20*1,5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0~6 |
M20*1,5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0~10 |
M20*1,5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0~16 |
M20*1,5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0~25 |
M20*1,5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0~40 |
M20*1,5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0~60 |
M20*1,5 |
TL5125.00-131051 |
TL5125.06-131051 |
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,воздушных клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и масла , манометров и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
,латуни, алюминия материалов.например, высокодавленияклапаны / электромагнитные клапаны / электрические клапаны / водяные клапаны/пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента. Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая средавысокая температура, сильная вибрация и т.д. В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? Ключевой момент
| Меры противодействия в условиях высоких температур |
Меры противодействия в условиях экстремально низких температур |
Уплотнения |
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термостатирование |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные боксы, локальный обогрев, предотвращайте холодную конденсацию |
Монтаж |
| Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
