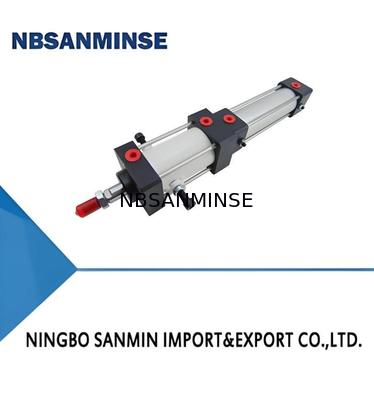

QGSJ Блокировка цилиндра блокировка и остановка в любом положении в середине хода

I. Особенности

1. Эта серия является производным из цилиндров серии 10А-5, с многими заменяемыми частями.
2. Принимает цилиндровую бочку из алюминиевого сплава и конечные крышки, с привлекательным внешним видом и легким весом.
3. Может достичь блокировки и остановки в любом положении в середине хода, с высокой повторяемостью.
4. Использует разумный механизм блокировки; сила блокировки независима от направления движения поршня, обеспечивая надежное блокирование.
5. Безмасляная (необязательная смазка маслом) смазка позволяет избежать загрязнения нефтегазами, а смазка для масляного тумана может быть пропущена.

III. Модель

Стандартный тип

Тип с переключателем





①	Модель цилиндра
②	Форма установки		См. примечание к разделу "V"
③	Проход в цилиндре		См. следующую таблицу
④	Движение цилиндра		См. следующую таблицу
⑤	Код	J		H
	Модель переключателя	FD-21R		FD-19RV
⑥	Количество переключателей
⑦	Аксессуар соединения		См. примечание к разделу "V"

Основные технические параметры



Проход цилиндра (мм)		Φ40	Φ50	Φ63	Φ80	Φ100
Максимальный ход (мм)		800			1000
Рабочая среда		Сухой, чистый сжатый воздух
Диапазон рабочего давления (бар)		3.5 ¢10
Средняя рабочая температура (°C)		-25 +60 (при условиях без замораживания)
Диапазон рабочей скорости (мм/с)		50 ¢ 300
Направление торможения		Двухнаправленный
Давление отключения блокировки (бар)		≥ 3.5	≥ 4	≥ 4	≥ 4.5	≥ 4
Точность повторного позиционирования (мм)		≤±2 (при максимальной скорости и максимальной грузоподъемности)
Максимальная грузоподъемность (кг)		34	53	85	138	215
Толчка (N) (при η=0).8, P=5bar)		502	769	1221	1970	3078
Сила тяги (N) (при η=0).8, P=5bar)		422	620	1072	1778	2886



V. Контур и размеры установки

Контурный чертеж блокировочного цилиндра серии QGSJ (базовый тип)
