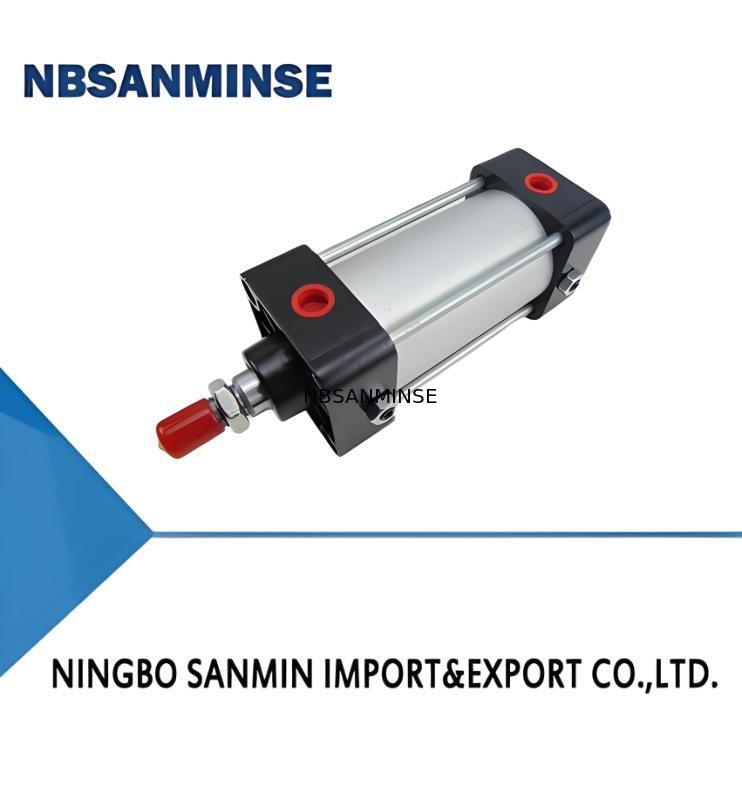

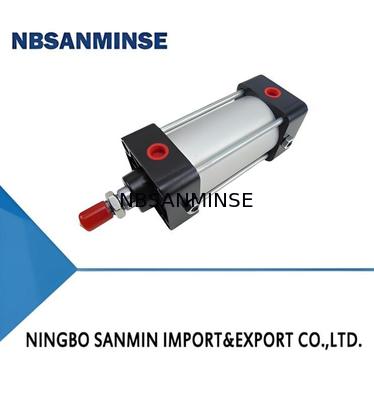

Стандартный тип
Тип с переключателем
Тип с клапаном
Тип с клапаном и переключателем
| Наименование |
Описание |
| ①Модель цилиндра |
| ②Форма установки: см. схему на следующей странице |
| ③Диаметр цилиндра: см. таблицу ниже |
| ④Ход цилиндра: см. таблицу ниже |
| ⑤Режим переключения |
| Код |
Наименование |
| J |
FD-21R |
| H |
FD-19RV |
| L |
FD-43RV |
| ⑥Количество переключателей |
| ⑦Режим работы клапана |
| Однокатушечный |
Двухкатушечный |
| A: Тип с питанием от нажатия |
D: Самоудерживающийся тип |
| C: Тип с закрытым центром, 3 положения |
| B: Тип с питанием от тяги |
E: Тип с выхлопом по центру, 3 положения |
| P: Тип с давлением по центру, 3 положения |
| ⑧Рабочее напряжение клапана |
5: Переменный ток 220В 50Гц
8: Постоянный ток 24В |
| ⑨Форма соединения |
См. схему на следующей странице |
| Примечания |
FD-19RV для Φ32~Φ125
FD-43RV для Φ160~Φ200 |
II. Графические символы и внешний вид
Стандартный тип
Тип с переключателем
Тип с клапаном - тип с питанием от нажатия
Тип с клапаном - тип с закрытым центром, 3 положения
Тип с клапаном
Тип с клапаном - тип с питанием от тяги
Тип с клапаном - тип с выхлопом по центру, 3 положения
Тип с клапаном и переключателем
Тип с клапаном - самоудерживающийся тип
Тип с клапаном - тип с давлением по центру, 3 положения
III. Особенности
1. Основные компоненты изготовлены из алюминиевого сплава, поэтому они легкие.
Стенка цилиндра подвергается твердому анодированию, что делает ее особенно износостойкой и обеспечивает долгий срок службы.
2. Монтажные размеры соответствуют стандартам ISO (Международной организации по стандартизации).
3. Используется безмасляная смазка (также доступна масляная смазка),
что позволяет избежать загрязнения маслом и воздухом и исключает необходимость в лубрикаторе масляного тумана.
4. Имеет широкий спектр типов и спецификаций.
Доступны комбинированные цилиндры с переключателями и клапанами,
что экономит время на прокладку трубопроводов и упрощает техническое обслуживание и эксплуатацию
| Параметр |
10A-5 (Стандартный тип) 10A-5R (Тип с переключателем) |
10A-5V (Тип с клапаном) 10A-5K (Тип с клапаном и переключателем) |
| Диаметр цилиндра D (мм) |
Φ32 |
①40Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
| Максимальный ход S (мм) |
500 |
800 |
1000 |
1500 |
500 |
800 |
1000 |
1500 |
| Диапазон рабочего давления (бар) |
0.5～10 |
1.5～8 |
| Испытательное давление (бар) |
15 |
12 |
| Диапазон рабочей скорости (мм/сек) |
50～700 |
50～500 |
| Диапазон рабочих температур (℃) |
-25～+80 (в условиях отсутствия замерзания) |
-25～+80 (в условиях отсутствия замерзания) |
| Рабочая среда |
Воздух, сухой воздух |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Не требуется (опционально масляная смазка) |
| Амортизатор |
Регулируемый амортизатор с обеих сторон |
| Ход амортизатора (мм) |
20 |
25 |
28 |
30 |
20 |
25 |
28 |
| Держите подальше от источников тепла, добавляйте теплоизоляционные пластины |
Модель цилиндра |
10A-5R |
10A-5V |
10A-5K |
| Минимальный ход (мм) - крепление TC |
①32~Φ125 |
125 |
75 |
125 |
| ①160~Φ200 |
120 |
165 |
165 |
| Минимальный ход (мм) - другое крепление |
Φ32~Φ125 |
30 |
50 |
50 |
| ①160~Φ200 |
110 |
165 |
165 |
Примечания:
1. При установке переключателя в среднее положение цилиндра типа с переключателем,
максимальная скорость цилиндра должна быть в пределах 300 мм/сек,
чтобы скорость отклика таких нагрузок, как реле, соответствовала, и работа была в хорошем состоянии.
2. Переключатель должен использоваться с нагрузкой; в противном случае прямое подключение к любому источнику питания приведет к его сгоранию.
3. Когда минимальный ход цилиндра типа с переключателем меньше указанного значения в таблице выше,
можно установить импортный переключатель. Пожалуйста, добавьте слова "(Импортный переключатель)" после модели при размещении заказа, и цена будет дополнительной.
2. Основные технические параметры клапана
| Маркировка |
A |
B |
D |
C |
E |
P |
| Тип |
Однокатушечный |
Двухкатушечный |
| 2-позиционный |
3-позиционный |
| Тип с питанием от нажатия |
Тип с питанием от тяги |
Самоудерживающийся тип |
Тип с закрытым центром |
Тип с выхлопом по центру |
Тип с давлением по центру |
| Номинальное напряжение |
Переменный ток 220В 50Гц |
| Постоянный ток 24В |
| Допустимое отклонение напряжения |
±10% |
| Диаметр цилиндра с клапаном (мм) |
Φ32латуни, алюминия ①40латуни, алюминия Φ50латуни, алюминия Φ63латуни, алюминия Φ80латуни, алюминия Φ100латуни, алюминия Φ125 |
Φ160латуни, алюминия Φ200латуни, алюминия Φ250 |
| Пусковой ток |
Переменный ток 220В |
45мА |
100мА |
| Ток удержания |
Переменный ток 220В |
34мА |
75мА |
| Постоянный ток 24В |
295мА |
300мА |
| Потребляемая мощность |
Переменный ток 220В |
7.5ВА |
16.5ВА |
| Постоянный ток 24В |
7Вт |
7.2Вт |
| Класс изоляции |
B |
| Рабочая среда |
Воздух, сухой воздух |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Не требуется (опционально масляная смазка) |
| Диапазон рабочего давления |
1.5～8бар |
| Испытательное давление |
12 бар |
3. Основные технические параметры переключателя
| Маркировка |
J |
H |
L |
| Модель (с гибким кабелем 1,5 м) |
FD-21R |
(φ32～125)FD-19RV |
(φ160～200)FD-43RV |
| Диапазон рабочего напряжения |
5~240В постоянного/переменного тока |
5~240В постоянного/переменного тока |
| Диапазон рабочего тока |
100мА (макс.) |
1000мА |
| Максимальная коммутируемая мощность |
10Вт (макс.) |
50Вт (макс.) |
| Ток утечки |
0 |
0 |
| Индикатор |
Красный светодиод |
Желтый светодиод |
| Время срабатывания |
|
|
| Время отпускания |
|
|
| Ударопрочность |
30G |
30G |
| Диапазон рабочих температур |
-10 ～ +70℃ (в условиях отсутствия замерзания) |
| Диапазон температур хранения |
-20 ～ +80℃ (в условиях отсутствия замерзания) |
| Применимые нагрузки |
Программируемые контроллеры, мини-реле, субминиатюрные реле |
Мини-реле, общие реле, мини-соленоидные катушки, индикаторные лампы и программируемые контроллеры |
V. Габаритные и монтажные размеры
1.SD (Базовый тип)
- 10A-5R (Тип с переключателем)
10A-5V (Тип с клапаном)
- Тип с питанием от нажатия
- Тип с закрытым центром, 3 положения, тип с выхлопом по центру, тип с давлением по центру
Примечания:
1. Когда цилиндр Φ160 находится в креплении TC или TCC, VT=180.
2. Монтажные размеры цилиндра могут быть рассчитаны путем обращения к этой таблице и размерам аксессуаров цилиндров серии 10A-5.
LA (Крепление на горизонтальные опоры)
LB (Крепление на осевые опоры)
FA (Крепление на передний фланец)
FB (Крепление на задний фланец)
CA, CC (Крепление на одинарный ушко)
CB (Крепление на двойной ушко)
TC (Крепление на центральный цапфовый узел)
CBB (Крепление на двойной ушко с основанием)
TCC (Крепление на цапфовый узел с основанием)
VI. Формы соединения
Вилка на конце штока (RT-Y)
Розетка на конце штока (RT-CB)
Вилка на конце штока (RY-T)
Вилка на одинарном ушке (HCA-Y)
Розетка на одинарном ушке (HCA-CB)
Вилка на конце штока (RY-CA)
Двойной ушковой шток (HCB-T)
Двойная ушковая розетка (HCB-CA)
Вилка на конце штока (RY-CBB)
Примечания:
1. Соответствующие размеры см. в таблице размеров аксессуаров для цилиндров серии 10A-5.
2. Центральная цапфа типа TC (центральный цапфовый тип) может быть установлена в любом положении на корпусе цилиндра между внутренними торцевыми поверхностями передней и задней крышек.
VII. Таблица размеров аксессуаров
Кронштейн для горизонтального крепления LA:
Кронштейн для осевого крепления LB:
Передний фланец FA, задний фланец FB:
Одинарное ушко CA, одинарное ушко CC:
Двойное ушко CB:
Центральный цапфовый узел TC, передний цапфовый узел QTCI:
Одинарное ушко с основанием CBB:
Цапфовый узел с основанием TCC:
Соединительный стержень с одинарным ушком T, Вилочный соединительный стержень с пальцем Y,
Сферический соединительный стержень с одинарным ушком S, Карданный соединительный стержень F
I. Особенности:
1. В этой серии цилиндров клапан установлен в плоском положении.
Катушка не повреждается легко во время транспортировки и установки и занимает меньше места.
2. Основные компоненты этой серии цилиндров изготовлены из алюминиевого сплава, поэтому они легкие.
Корпус цилиндра подвергается твердому анодированию, что делает его особенно износостойким и обеспечивает долгий срок службы.
3. Монтажные размеры этой серии цилиндров соответствуют стандартам ISO (Международная организация по стандартизации).
4. Эта серия цилиндров смазывается без масла (смазка маслом также опциональна), что позволяет избежать загрязнения маслом и воздухом и отказаться от лубрикатора.
5. Монтажные аксессуары этой серии цилиндров такие же, как у цилиндра 10A-2.
II. Графические символы:
Тип с клапаном - тип с питанием от нажатия
Тип с клапаном - тип с питанием от тяги
Тип с клапаном - самоудерживающийся тип
Тип с закрытым центром, 3 положения
Тип с выхлопом по центру, 3 положения
Тип с давлением по центру, 3 положения
Тип с клапаном и переключателем - тип с питанием от нажатия
III. Метод представления модели:
Тип с клапаном
FA:
| Держите подальше от источников тепла, добавляйте теплоизоляционные пластины Форма |
| Тип SD |
Базовый тип |
Тип LB |
Тип с креплением на опору |
| Тип CA |
Тип с одинарным ушком |
Тип TC |
Тип с центральным цапфовым узлом цилиндра |
| Тип CB |
Тип с двойным ушком |
Тип TCC |
Тип с центральным цапфовым узлом цилиндра с основанием |
| Тип CBB |
Тип с двойным ушком и основанием |
Тип TA |
Тип с передним цапфовым узлом |
| Тип HCA-CB |
Тип с одинарным/двойным ушком |
Тип TACType |
Тип с передним цапфовым узлом и основанием |
| Тип FA |
Тип с передним фланцем |
Тип TB |
Тип с задним цапфовым узлом |
| Тип FB |
Тип с задним фланцем |
Тип TBC |
Тип с задним цапфовым узлом и основанием |
125: A: 5:
| Диаметр поршня |
|
Режим работы |
|
Напряжение клапана |
| 32 |
Тип A |
5 |
Переменный ток 220В |
| 40 |
Тип B |
8 |
Постоянный ток 220В |
| 63 |
Тип C |
|
|
| 80 |
Тип D |
|
|
| 100 |
Тип E |
|
|
| 125 |
Тип F |
|
|
| 160 |
|
|
|
Y:
| Формы соединения конца штока |
Базовый тип |
|
TСоединительный стержень с одинарным ушком |
| Y |
Вилочный соединительный стержень с пальцем Y |
| RY-T |
Вилочный стержень на конце штока RY-T |
| RT-Y |
Вилка на конце штока RT-Y |
| 5 |
SСферический соединительный стержень с одинарным ушком |
| F |
FКарданный соединительный стержень |
| RT-CB |
Розетка на конце штока RT-CB |
| RY-CA |
Вилка на конце штока RY-CA |
| RY-CBB |
Вилка на конце штока RY-CBB |
Тип с клапаном и переключателем
FA:
| Держите подальше от источников тепла, добавляйте теплоизоляционные пластины Форма |
| Тип SD |
Базовый тип |
Тип LB |
Тип с креплением на опору |
| Тип CA |
Тип с одинарным ушком |
Тип TC |
Тип с центральным цапфовым узлом цилиндра |
| Тип CB |
Тип с двойным ушком |
Тип TCC |
Тип с центральным цапфовым узлом цилиндра с основанием |
| Тип CBB |
Тип с двойным ушком и основанием |
Тип TA |
Тип с передним цапфовым узлом |
| Тип HCA-CB |
Тип с одинарным/двойным ушком |
Тип TACType |
Тип с передним цапфовым узлом и основанием |
| Тип FA |
Тип с передним фланцем |
Тип TB |
Тип с задним цапфовым узлом |
| Тип FB |
Тип с задним фланцем |
Тип TBC |
Тип с задним цапфовым узлом и основанием |
125:
| Диаметр поршня |
| 32 |
| 40 |
| 50 |
| 63 |
| 80 |
| 100 |
| 125 |
| 160 |
J: 2:
| Переключатель Модель |
Количество переключателей |
| JFD-21R |
Шт. (опционально) |
| HFD-19RV |
2 шт. |
| LFD-15RV |
|
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренние и внешние резьбы становятся все более тугими при затягивании. Герметизация достигается за счет деформации резьбы, и для улучшения герметизации обычно используются герметик или лента.
| Режим работы |
| Тип A |
| Тип B |
| Тип C |
| Тип D |
| Тип E |
| Тип F |
5:
| Напряжение клапана |
| 5 |
Переменный ток 220В |
| 8 |
Постоянный ток 220В |
Y:
| Формы соединения конца штока |
Базовый тип |
|
TСоединительный стержень с одинарным ушком |
| Y |
Вилочный соединительный стержень с пальцем Y |
| RY-T |
Вилочный стержень на конце штока RY-T |
| RT-Y |
Вилка на конце штока RT-Y |
| 5 |
SСферический соединительный стержень с одинарным ушком |
| F |
FКарданный соединительный стержень |
| RT-CB |
Розетка на конце штока RT-CB |
| RY-CA |
Вилка на конце штока RY-CA |
| RY-CBB |
Вилка на конце штока RY-CBB |
IV. Основные технические параметры:
1. Основные технические параметры цилиндра
| Тип цилиндра 10A-5V(Ⅱ)10A-5V(Ⅱ) |
| Диаметр поршня цилиндра (мм) |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
| Максимальный ход (мм) |
500 |
800 |
1000 |
| Диапазон рабочего давления (бар) |
2-8 |
| Испытательное давление (бар) |
12 |
| Диапазон рабочей скорости (мм/сек) |
50-500 |
| Диапазон рабочих температур (℃) |
-25~+80 (в условиях отсутствия замерзания) |
| Рабочая среда |
Чистый, сухой, смазанный сжатый воздух |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Не требуется (смазка опционально) |
| Амортизатор |
Регулируемый амортизатор с обеих сторон |
| Ход амортизатора (мм) |
20 |
25 |
28 |
Когда ход цилиндра превышает максимальную длину в таблице выше, он также может быть произведен. Однако для надежной работы внутренняя структура должна быть разработана отдельно в зависимости от характера нагрузки. В этом случае постоянная длина цилиндра соответственно увеличится.
| Символ |
A |
B |
C |
D |
E |
F |
| Тип клапана |
Однокатушечное управление |
Двухкатушечное управление |
| 2/2 клапан |
3/3 клапан |
| Тип с питанием от нажатия |
Тип с питанием от тяги |
Самоудерживающийся тип |
Тип с закрытым центром |
Тип с выхлопом по центру |
Тип с давлением по центру |
| Номинальное напряжение |
Переменный ток 220В 50Гц |
| Постоянный ток 24В |
| Допустимое отклонение напряжения |
±10% |
| Диаметр поршня цилиндра с клапаном (мм) |
Φ32 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 |
| Пусковой ток |
Переменный ток 220В |
45мА |
| Постоянный ток 24В |
350мА |
| Ток удержания |
Переменный ток 220В |
34мА |
| Постоянный ток 24В |
295мА |
| Потребляемая мощность |
Переменный ток 220В |
7.5ВА |
| Постоянный ток 24В |
7Вт |
| Класс изоляции |
B |
| Рабочая среда |
Чистый, сухой, смазанный сжатый воздух |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Не требуется (смазка опционально) |
| Диапазон рабочего давления |
2--8(бар) |
| Испытательное давление (бар) |
12бар |
| Символ |
J |
H |
L |
| Модель (с кабелем 1 м) |
FD-21R |
(φ32--125)FD-19RV |
(φ160--200)FD-43RV |
| Диапазон рабочего напряжения |
5--240В постоянного/переменного тока |
5--240В постоянного/переменного тока |
| Диапазон рабочего тока |
100мА (макс.) |
1000мА (макс.) |
| Максимальная коммутируемая мощность |
10Вт (макс.) |
50Вт (макс.) |
| Ток утечки |
0 |
0 |
| Остаточное падение давления |
2.5В макс. при 100мА постоянного тока |
1.8В макс. при 1000мА постоянного тока |
| Индикатор |
Красный светодиод |
Желтый светодиод |
| Время срабатывания |
≥1 мсек |
≥1 мсек |
| Время восстановления |
≥1 мсек |
≥1 мсек |
| Ударопрочность |
30G 30G |
| Диапазон рабочих температур |
-10--+70℃ (в условиях отсутствия замерзания) |
| Диапазон температур хранения |
-20--+80℃ (в условиях отсутствия замерзания) |
| Применимые нагрузки |
Программируемый логический контроллер (ПЛК), малогабаритное реле, маломощный соленоидный клапан |
| Класс защиты |
IP67 |
V. Габаритные и монтажные размеры:
Тип с клапаном - тип с питанием от нажатия
Тип с клапаном - тип с питанием от тяги
Тип с клапаном - самоудерживающийся тип
Тип с клапаном и 3/3 клапаном
В: Не могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш бизнес-объем?
О: Наш бизнес-объем - это услуги экспортера автоматизированных деталей полным контейнером, и продажа пневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов, пневматических клапанов, электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и масляных фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали
,латуни, алюминия материалов.например, высоко напорные клапаны / соленоидные клапаны / электрические клапаны / клапаны для воды / пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные бренды пневматического и гидравлического оборудования, приборов?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? Какова разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренние и внешние резьбы становятся все более тугими при затягивании. Герметизация достигается за счет деформации резьбы, и для улучшения герметизации обычно используются герметик или лента. Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает сгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая средагорячая, сильная вибрация и т.д. В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? Ключевой момент
| Меры противодействия в условиях высоких температур |
Меры противодействия в условиях экстремально низких температур |
Уплотнения |
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Осушение до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
| Держите подальше от источников тепла, добавляйте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
Ваше сообщение должно содержать от 20 до 3000 символов!
Russian
