I. Особенности
1Новый продукт, самостоятельно разработанный путем усвоения и поглощения зарубежных передовых технологий.
2Небольшие осевые размеры, компактная, легкая и красивая структура.
3Немедленная установка, без необходимости монтажных принадлежностей.
4.Немасляная (масляная смазка также доступна), избегая загрязнения нефти и газа, и смазка с масляным туманом может быть пропущена.
II. Графические символы и внешний вид

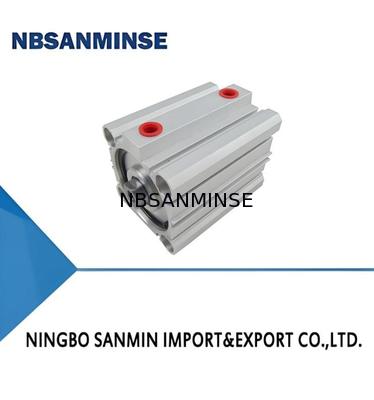

QGY (стандартный тип)
QGY (D) (предняя пружина однодействующего стандартного типа)
QGYR (с типом переключателя)
QGYR (D) (предняя пружина однодействующая с переключателем)
Основные технические параметры цилиндра
| Модель |
QGY, QGYR |
QGY(D),QGYR(D) |
| Проход цилиндра (мм) |
20,25,32,40,50,63,80,100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Устойчивое давление (бар) |
15 |
| Рабочее давление (бар) |
1 ¢ 10 |
2 ‰ 10 |
| Диапазон рабочей температуры (°C) |
-25 +80 (при условиях без замораживания) |
| Максимальный ход (мм) |
Φ20 ~ Φ25:30;
Φ32 ~ Φ125:50 |
Φ20 ~ Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Максимальный ход (мм) |
Очищенный сухой сжатый воздух |
| Рабочая среда |
Не требуется (также доступен смазка маслом) |
| Весна для максимального удара |
Первоначальная сила реакции (N) |
|
14.5 |
22.8 |
32 |
51.8 |
72 |
83.2 |
115.5 |
128.7 |
488 |
| Конечная реакционная сила (N) |
|
48.1 |
57 |
102 |
142.5 |
216 |
211.2 |
247.5 |
260.7 |
1442 |
Модель и основные технические параметры коммутатора
| Код |
Модель |
Применимое отверстие |
Диапазон рабочего напряжения |
Диапазон рабочего тока |
Максимальная контактная емкость |
| V |
FD-72R |
Φ20 ~Φ100 |
5 ̊240 В постоянное/переменное |
100mA (максимум) |
10 Вт |
Очертание тонкого цилиндра QGY
Диапазон проходки: Φ20 Φ25
Диапазон проходки: Φ32 Φ125
Оригинальный чертеж QGY (D) передний пружинный однодействующий тонкий цилиндр
Диапазон проходки: Φ20 Φ25
Диапазон проходки: Φ32 Φ125
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
