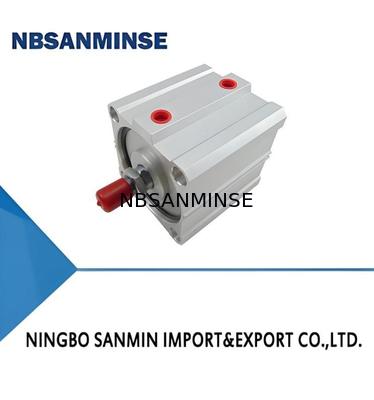

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125

Большие изображения : QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	NBSANMINSE
Сертификация:	ISO9001
Номер модели:	QGY-М

Оплата и доставка Условия:

Количество мин заказа:	10 шт.
Цена:	Подлежит обсуждению
Упаковывая детали:	коробка
Время доставки:	5-30 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	10000 шт.

контакт

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125

описание

Доказательство давления:	15(бар)	Рабочее давление:	1~10(бар)
Применимый диаметр:	Φ20~Φ100	Рабочая среда:	Не требуется
Рабочая температура:	-25 ～ +80 (℃)	Материал:	алюминий
Выделить:	Пневматический воздушный баллон модели QGY-M , 1 ~ 10 бар рабочее давление Воздушный баллон , Пневматический цилиндр с давлением 15 бар

I. Особенности

Новый продукт, самостоятельно разработанный путем поглощения и усвоения передовых зарубежных технологий.
Небольшие осевые размеры, с компактной, легкой и привлекательной конструкцией.
Прямая установка, без монтажных принадлежностей.
Безмасляная (масляная смазка также необязательна) смазка, которая избегает загрязнения нефтяными газами и исключает необходимость смазки масляного тумана

II. Графические символы и внешний вид

QGY-M (стандартный тип)
QGY (D) -M (стандартный тип с передней пружиной с однодействующим двигателем)
QGYR-M (тип с переключателем)
QGYR (D) -M (тип с переключателем и передней пружиной с однодействием)

III. Модель

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125 4

Основные технические параметры

1Основные технические параметры цилиндра

Модель		QGY-M, QGYR-M	QGY(D) -M,QGYR(D) -M
Проход цилиндра (мм)		20,25,32,40,50,63,80, 100,125	20	25		32		40		50	63	80	100	φ125
Сопротивление давлению (бар)		15
Рабочее давление (бар)		1 ¢ 10	2 ‰ 10
Диапазон рабочей температуры (°C)		-25 ~ +80 (в условиях незамерзания)
Максимальный ход (мм)		Φ20 ~ Φ25:30; Φ32 ~ φ125:50	Φ20 ~ Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;Φ125:50
Операционная среда		Очищенный сухой сжатый воздух
Смазка		Не требуется (смазка необязательна)
Сила реакции пружины максимальная Инсульт	(N) - Сила первоначальной реакции		14.5		22.8		32		51.8	72	83.2	115.5	128.7	488
	(N) - Конечная реакционная сила		48.1		57		102		142.5	216	211.2	247.5	260.7	1442

2. Модель и основные технические параметры переключателя

Код

Модель

Подходящее отверстие для цилиндров

Диапазон рабочего напряжения

Диапазон рабочего тока

Максимальная контактная емкость

FD-72R

Φ20 ~ Φ100

5 ̊240 В постоянное/переменное

100mA (максимум)

10 Вт

V. Общие и монтажные размеры

Очертание тонкого цилиндра QGY-M

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125 5

Оригинальное изображение тонкого цилиндра QGY (D) -M с передней пружиной с одним действием

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125 6

¥ ¥ ¥ ¥ ¥Φ32 ~ Φ125

QGY-M компактный цилиндр с воздухом тяжелый тип скважины 20-125 7
