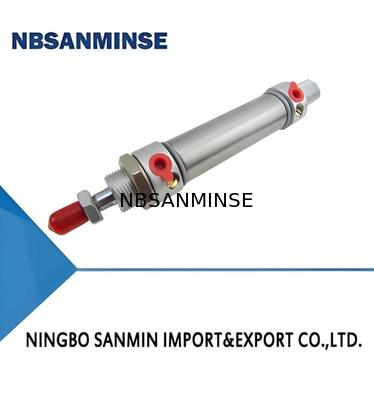

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар
10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар

Большие изображения :  10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: 10Y-3
Оплата и доставка Условия:
Количество мин заказа: 10 шт.
Цена: Подлежит обсуждению
Упаковывая детали: коробка
Время доставки: 5-30 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 10000 шт.
контакт

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар

описание
Доказательство давления: 15(бар) Амортизирующая форма: пусковая площадка валика
Течение удерживания: 220 В переменного тока, 50 Гц: 0,015 А Рабочая температура: -25 ～ +80(℃)
Поставка нефти: Поставка нефти Материал: SS316 SS304
Выделить:

Пневматический воздушный цилиндр модели 10Y-3

,

Воздушный цилиндр под давлением 15 бар

,

Прокладка подушки Прокладка пневматического цилиндра

I. Особенности:

1- цилиндрический блок из нержавеющей стали, с конечными крышками, соединенными новым процессом нитирования, с небольшими осевыми габаритами, легким весом и элегантным внешним видом.

2Хорошие характеристики, высокая надежность и высокая коррозионная стойкость.

3.Немасляная (масляная смазка также доступна), избегая загрязнения нефти и газа, и смазка с масляным туманом может быть пропущена.

4Оба конца имеют регулируемую скорость пневматической подушки, подходящей для случаев, требующих большой подушки.

II. Модель

Стандартный тип

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 0

С переключателем типа

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 1

С типом клапана

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 2

С клапаном и переключателем

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 3

①  Модель цилиндра Подробности см. Таблицу производительности цилиндров
② Форма установки Подробности см. на следующей странице.
⑤ Форма заднего покрытия Подробности см. на следующей странице.
Код S П К
 Имя Основной тип Оксиальный порт FD-13RV
⑥ Режим работы клапана A: Нажмите, когда он заряжен
B: Тип тяги при подаче энергии
⑦ Рабочее напряжение клапана 5:AC220V 50HZ
8:DC24V
⑧ Модель переключателя См. таблицу производительности переключателя для подробной информации
Код К H
 Имя FD-03R FD-13RV
⑨ Количество переключателей
⑩ Аксессуары для соединения конца стержня Подробности см. на диаграмме 10Y-1.

III. Графические символы и внешний вид

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 4

Основные технические параметры
1.Основные технические параметры цилиндра
Разнообразие Стандартный тип Тип с переключателем Тип, оборудованный сетками Тип, оборудованный сетками и переключателями
Модель 10Y-3 10Y-3R 10Y-3V 10Y-3K
Проход цилиндра (мм) Φ25,Φ32,Φ40,Φ50
Максимальный ход (мм) Φ25:400;Φ32:500;Φ40:600;Φ50:800
Минимальный ход (мм) Неограниченный 37  Неограниченный 37
Диапазон рабочего давления (бар) 0.5 ¢10 1.5 ¢10
Сопротивление давлению (бар) 15
Диапазон рабочей скорости (мм/с) 50 ‰ 700 50 ¢ 500
Диапазон рабочей температуры (°C) -25 ~ +80 (в условиях незамерзания)
Операционная среда Сухой и чистый сжатый воздух
Тип подушки Регулируемая подушка воздуха

2Основные технические параметры коммутатора

Параметр 2/5 направленный клапан, работающий на одном соленоиде
Разнообразие A: Нажмите, когда он заряжен B: Тип тяги при подаче энергии
Номинальное напряжение AC220V,50Hz;DC24V
Допустимое колебание напряжения ± 10%
Начальный ток AC220V,50Hz;0.028А
Сохранный ток AC220V,50Hz:0.015A; DC24V:0.09А
Потребление энергии AC220V,50Hz:1.8W
DC24V:2.2W
Класс изоляции В.
Диапазон рабочего давления  1.5 ≈ 10 бар

V. Контур и размеры установки

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 5

10Y-3 Воздушный цилиндр из нержавеющей стали с клапаном и переключателем 10бар 6

Примечание:
1Размеры аксессуаров цилиндров для цилиндров серии 10Y-3 такие же, как и для цилиндров 10Y-1 с Φ25 Φ50.при расчете размеров установки цилиндров 10Y-3, они могут быть рассчитаны ссылаясь на эту таблицу и таблицу размеров баллонных принадлежностей для серии 10Y-1.

2. Пожалуйста, обратитесь к формам установки и формам соединения концов стержней серии 10Y-1 для форм установки и форм соединения концов стержней 10Y-3 с Φ25 Φ40.
