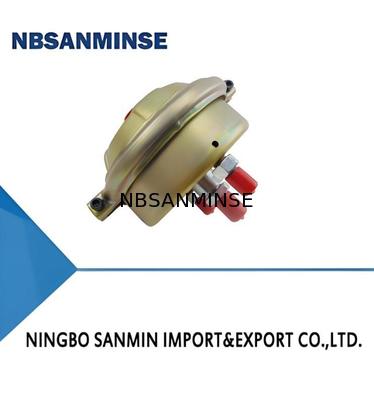

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact
QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

Большие изображения :  QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: КГВ(Д)
Оплата и доставка Условия:
Количество мин заказа: 10 шт.
Цена: Подлежит обсуждению
Упаковывая детали: коробка
Время доставки: 5-30 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 10000 шт.
контакт

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

описание
Рабочий ход: 45 мм Рабочее давление: 1-6,3(бар)
Доказательство давления: 9,54 (бар) Диаметр плунжерного штока: 32 (мм)
Рабочая температура: -25～+80(℃) Материал: Сталь
Выделить:

45mm Working Stroke Pneumatic Air Cylinder

,

1-6.3bar Working Pressure Guided Pneumatic Cylinder

,

9.54bar Proof Pressure Locking Cylinder

I. Features

1.It is an innovative product of our company, suitable for short-stroke occasions.

2.It has good sealing performance and is not easy to leak.

3.It has a simple and compact structure, small volume and light weight.

4.There are no wearing parts, and maintenance is convenient.

II. Graphical Symbols

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 0

III. Model

IV. Main Technical Parameters

Equivalent Bore Diameter(mm) 140  160
Piston Rod Diameter(mm) 32  32
Working Stroke(mm) 45  50
Working Pressure(bar) 1~6.3
Proof Pressure(bar) 9.54
Operating Temperature Range(℃) -25～+80 (under non-freezing conditions)
Working Medium Purified compressed air with oil mist
Cylinder Thrust (P=5bar)       Stroke Start 7716  9810
Stroke End 5648  7198
Spring Initial Reaction Force(N)   84.4  120
Spring Final Reaction Force(N) 180  230

V. Outline and Installation Dimensions

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 1

Dimension Table (Unit: mm)

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 2

Note: Maximum stroke = Working stroke ÷ 0.8
