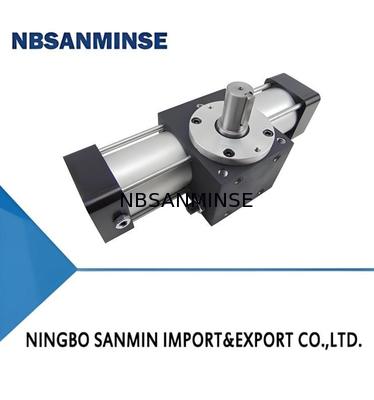

I. Особенности:
- Малый объем, новая конструкция и хорошая производительность.
- Использует зубчато-реечную передачу, обеспечивая большой и малый крутящий момент.
- Не требует смазки маслом, отсутствие загрязнения выхлопными газами.
- Оснащен механизмом точной регулировки угла, обеспечивающим точный контроль угла.
- Возможна установка магнитных переключателей, диапазон угла поворота регулируется произвольно.
- Оснащен регулируемым демпфирующим механизмом, отсутствие ударов в конце хода поворота.
- Множество форм установки, простота монтажа и широкое применение.
II. Модель
| ① |
Форма установки |
SD,FA,FB |
| ② |
Диаметр цилиндра |
QGK-2 |
φ20. φ25. φ32. φ40 |
| QGK-1 |
φ63,φ80,φ100,φ125 |
| ③ |
Угол поворота |
90°,180° |
| ④ |
Переключатель |
код |
модель |
| J |
FD-21R |
| H |
FD-19RV |
| A |
SR1 |
| ⑤ |
Количество переключателей |
2 для стандартных изделий |
| ⑥ |
Форма выходного вала |
T |
Одинарный вал |
| T₂ |
Двойной вал |
Примечание: Переключатель SR1 применим только к малогабаритным поворотным цилиндрам с реечной передачей диаметром Φ20～Φ40. Переключатели FD-21R и SR401 применимы только к среднегабаритным поворотным цилиндрам с реечной передачей диаметром Φ63～Φ125.
| Наименование |
Базовый тип (QGK-1) |
Базовый тип (QGK-1R) |
Тип с переключателем (QGK-2) |
Тип с переключателем (QGK-2R) |
| Модель |
QGK-1 |
QGK-1R |
QGK-2 |
QGK-2R |
| Диаметр цилиндра (мм) |
φ63,φ80,φ100,φ125 |
φ20,φ25,φ32,φ40 |
| Диапазон рабочего давления (бар) |
1～7 |
1～10 |
| Испытательное давление (бар) |
10 |
15 |
| Угол поворота (градусы) |
90,180 |
| Угол регулировки (градусы) |
±5 |
| Номинальный крутящий момент (Н·м) (при 5 бар) |
Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 |
Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 |
| Диапазон рабочих температур (℃) |
-25～+70 (в условиях отсутствия замерзания) |
| Демпфирующий механизм |
Регулируемое демпфирование с обеих сторон |
Регулируемое демпфирование с одной стороны |
| Угол демпфирования (градусы) |
20 |
Φ20,Φ25,Φ32:35;Φ40:32 |
| Обработка воздуха |
{Без смазки (смазка опционально) |
Примечание: Во избежание ударов, вызванных превышением энергии удара над поглощающей способностью демпфирующего устройства цилиндра, используйте отдельно демпфер для поглощения энергии удара.
| Модель (с гибким кабелем 1,5 м) |
FD-21R |
FD-19RV |
| Диапазон рабочего напряжения (В) |
5～240 DC/AC |
5～240 DC/AC |
| Диапазон рабочего тока (мА) |
100(макс.) |
|
| Максимальная коммутируемая мощность |
10 Вт (макс.) |
50 Вт (макс.) |
| Время срабатывания |
|
|
| Время восстановления |
|
|
Ⅳ. Габаритные и установочные размеры
1. Среднегабаритный поворотный цилиндр с реечной передачей типа QGK-1
SD (Базовый тип)
QGKG-1T (Стандартный тип с одинарным выходным валом)
Примечание: Метод регулировки угла поворота: Для поворотных цилиндров на 90° регулируйте винты ① и ③. Для поворотных цилиндров на 180° регулируйте винты ① и ②.
QGK-1RT Одинарный выходной вал (тип с переключателем)
QGK-1T₂ (Двойные выходные валы)
- 2. Малогабаритный поворотный цилиндр с реечной передачей типа QGK-2
Эскиз одинарного выходного вала малогабаритного поворотного цилиндра с реечной передачей
Эскиз двойного выходного вала малогабаритного поворотного цилиндра с реечной передачей
Примечание: В таблице L, L₁ и □N - установочные размеры для двойных выходных валов.
Таблица размеров принадлежностей для малогабаритного поворотного цилиндра с реечной передачей типа QGK-2
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -экспорт комплектующих для автоматизации с полной загрузкой контейнера и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т.д.
В:Какие типы продукции вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,
, латуни, алюминияматериалов. например, высоконапорныеклапаны / соленоидные клапаны / электрические клапаны / водяные клапаны/пневматические клапаны /пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Можно ли изготовить продукцию с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
Меры противодействия в условиях высоких температур О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используются герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²? О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур? Ключевой момент
Меры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
| Уплотнения |
Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
| Металлические компоненты |
Резерв зазоров для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
| Элементы управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
| Монтаж |
Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
