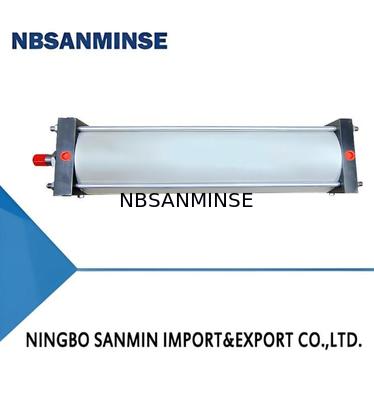

10А-2 Пневматический воздушный цилиндр ISO с отверстием Φ125, Φ160, Φ200, Φ250 Тяжелый большой цилиндр

I. Особенности

1. Монтажные размеры соответствуют стандарту ISO (Международный стандарт).
2. Безмасляная (опционально с масляной смазкой) смазка предотвращает загрязнение маслом и газом, и можно обойтись без маслотуманного смазчика.
3. Основные детали изготовлены из высококачественной углеродистой стали, прочные и долговечные, подходят для работы в суровых условиях.

II. Графические символы и внешний вид

III. Модель

IV. Основные технические параметры

1. Диаметр цилиндра: Φ125, Φ160, Φ200, Φ250 (мм)
2. Ход демпфирования: 20, 23, 23, 25 (мм)
3. Максимальный ход: 2000 мм
4. Диапазон рабочего давления: 1~10 бар
5. Испытательное давление: 15 бар
6. Диапазон рабочей скорости: 50~700 мм/с
7. Диапазон рабочих температур: -25 ~ +80℃ (в условиях отсутствия замерзания)
8. Рабочая среда: Очищенный сжатый воздух
9. Смазка: Не требуется (опционально с масляной смазкой)

V. Конструкция и монтажные размеры

1. Базовый тип (тип SD) ISO

VI. Конструкция и размеры принадлежностей штока

• Тип T (одноушковый шатун)
•
• Тип Y (вилочный шатун с пальцем)
•
•

• В: Можете ли вы предложить бесплатные образцы?

  О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055

  В: Какова сфера вашей деятельности?

  О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, воздушно-масляныхфитингов, манометрови т.д.

  В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,

  , латуни, алюминияматериалов. например, высокотемпературныеклапаны / соленоидные клапаны / электрические клапаны /водяные клапаны/пневматические клапаны /пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?

  О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.

  В:

  Есть ли гарантия?

  О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.

  Меры противодействия в условиях экстремально низких температур О:

  Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используется герметик или лента.

  Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.

  В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²? О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг

  В: Что обычно вызывает выгорание катушек соленоидного клапана?

  О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,

  горячая среда, сильная вибрация и т.д.

  В:

  На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?Точка фокусировки Меры противодействия в условиях высоких температур

  Меры противодействия в условиях экстремально низких температур Уплотнения

• Фторкаучук, ПТФЭ	Низкотемпературный нитрил, силиконовый каучук, полиуретан	Смазка
  Высокотемпературная синтетическая смазка (низкая летучесть)	Низкотемпературная смазка (низкая температура застывания, низкая вязкость)	Обработка воздуха
  Усиленное охлаждение, эффективное удаление воды	Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев	Металлические компоненты
  Резерв зазоров для расширения	Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодной усадки	Управляющие компоненты
  Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление	Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию	Установка
  Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты	Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами
