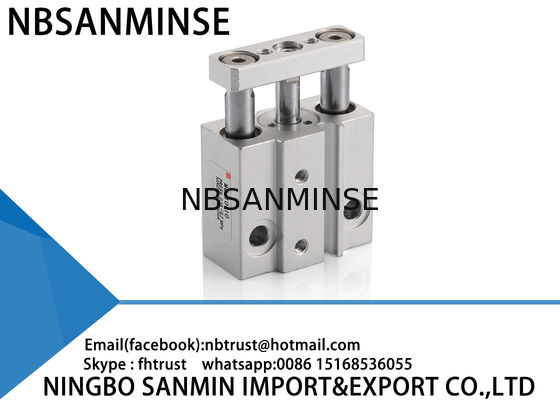

Двухсторонний миниатюрный пневматический цилиндр с направляющими, скорость поршня 50 - 500 мм / с
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Большой запас для быстрой доставки.
3: Высокое качество по конкурентоспособной цене.
4: Заказ образца и небольшой заказ приемлемы.
5: Индивидуальное изготовление по вашему специальному запросу.
6: Предоставление бесплатной информации о продуктах.
7: Гарантированное надежное качество и активное послепродажное обслуживание
8: Гарантия качества на один год
9: Техническая поддержка по адресу ina@pneuhydr.com
Технические характеристики
| Размер поршня (мм) |
6 |
10 |
| Действие |
Двухстороннее |
| Рабочая среда |
Воздух |
| Испытательное давление |
1.05 МПа |
| Максимальное рабочее давление |
0.7 МПа |
| Минимальное рабочее давление |
0.15 МПа |
| Температура окружающей среды и рабочей среды |
-10 до 60°C (без замерзания) |
| Амортизация |
Резиновый буфер с обеих сторон |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Без смазки |
| Скорость поршня |
50 - 500 мм/сПримечание) |
| Допуск длины хода |
+1.0 мм
0 мм
|
| Размер порта |
M3×0.5 |
| Размер направляющей |
Φ5 |
Φ6 |
Теоретическая выходная мощность
Единица измерения: Н
|
Размер поршня
(мм)
|
Размер штока
(мм)
|
Рабочее
направление
|
Площадь поршня
(мм²)
|
Рабочее давление (МПа) |
| 0.15 |
0.3 |
0.5 |
0.7 |
| 6 |
3 |
ВЫХОД |
28.3 |
4.24 |
8.48 |
14.15 |
19.81 |
| ВХОД |
21.2 |
3.18 |
6.36 |
10.60 |
14.84 |
| 10 |
5 |
ВЫХОД |
78.5 |
11.77 |
23.55 |
39.25 |
54.95 |
| ВХОД |
58.9 |
8.83 |
17.67 |
29.45 |
41.23 |
Вес
Единица измерения: г
| Размер поршня (мм) |
Стандартный ход (мм) |
| 5 |
10 |
15 |
20 |
| 6 |
27.3 |
33.0 |
38.4 |
- |
| 10 |
40.6 |
48.0 |
55.6 |
63.2 |
Наши продукты отличаются высоким качеством с гарантией 12 месяцев и поддержкой оплаты через PayPal.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей с полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т. д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали
,латуни, алюминия материалов.например, высокодавленияклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные бренды пневматического и гидравлического оборудования, измерительных приборов?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур? О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используются герметик или лента. Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая средавысокая температура, сильная вибрация и т. д. В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур? Ключевой момент
| Меры противодействия в условиях высоких температур |
Меры противодействия в условиях экстремально низких температур |
Уплотнения |
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Компоненты управления |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте теплоизоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
| Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
