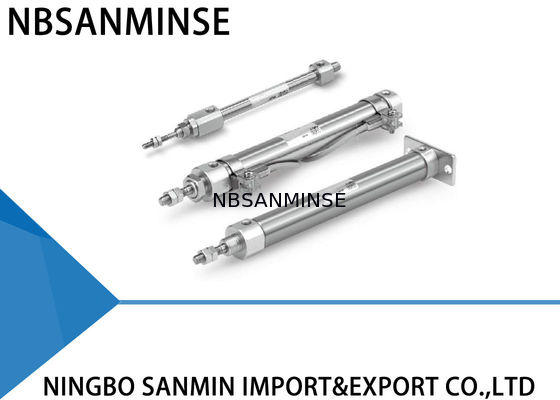

Стандартный двухсторонний одноштоковый пневматический цилиндр SMC серии CJ2
Технические характеристики
| Размер поршня (мм) |
6 |
10 |
16 |
| Тип действия |
Двухсторонний, одноштоковый |
| Рабочая среда |
Воздух |
| Испытательное давление |
1 МПа |
| Максимальное рабочее давление |
0,7 МПа |
| Минимальное рабочее давление |
Резиновый буфер |
0,12 МПа |
0,06 МПа |
| Пневмоподушка |
- |
0,1 МПа |
| Температура окружающей среды и рабочей среды |
Без датчика положения: от -10 °C до 70 °C (без замерзания)
С датчиком положения: от -10 °C до 60 °C (без замерзания)
|
| Амортизатор |
Резиновый буфер |
Резиновый буфер / Пневмоподушка |
| Выбор материалов с низкотемпературной ударной вязкостью, предотвращение утечек из-за холодной усадки |
Не требуется (без смазки) |
| Скорость поршня |
Резиновый буфер |
50 - 750 мм/с |
| Пневмоподушка |
- |
50 - 1000 мм/с |
| Допустимая кинетическая энергия |
Резиновый буфер |
0,012 Дж |
0,035 Дж |
0,090 Дж |
| Пневмоподушка (эффективная длина амортизатора) |
- |
0,07 Дж
(9,4 мм)
|
0,18 Дж
(9,4 мм)
|
| Допуск длины хода |
+1,0
0
|
Стандартные ходы
| Размер поршня |
Стандартный ход |
Максимальный производимый ход |
| 6 |
15, 30, 45, 60 |
200 |
| 10 |
15, 30, 45, 60, 75, 100, 125, 150 |
400 |
| 16 |
15, 30, 45, 60, 75, 100, 125, 150, 175, 200 |
400 |
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Заказ образца и небольшой заказ приемлемы.
3: Индивидуальный подход в соответствии с вашим специальным запросом.
4: Предоставление бесплатной информации о продуктах.
5: Большой запас для быстрой доставки.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневмоцилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и масла,манометрови т.д.В:
Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.
например, клапаны высокого давления / электромагнитные клапаны / электрические клапаны /клапаны для воды / пневматические клапаны/ пневматические цилиндры / гидравлические клапаны / гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом? О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные бренды пневматического и гидравлического оборудования, измерительных приборов?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:Есть ли гарантия?О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и обычно в сочетании используется герметик или лента для улучшения герметизации.
Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
Смазка В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д. В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевой момент
Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур
УплотненияФторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовый каучук, полиуретан
Смазка Высокотемпературная синтетическая смазка (низкая летучесть)
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Осушение до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев |
Металлические компоненты |
Резерв зазоров для расширения |
| Выбор материалов с низкотемпературной ударной вязкостью, предотвращение утечек из-за холодной усадки |
Управляющие компоненты |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Установка изоляционных коробок, локальный обогрев, предотвращение холодной конденсации |
Монтаж |
Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
| Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
|
|
|
|
|
|
|
|
