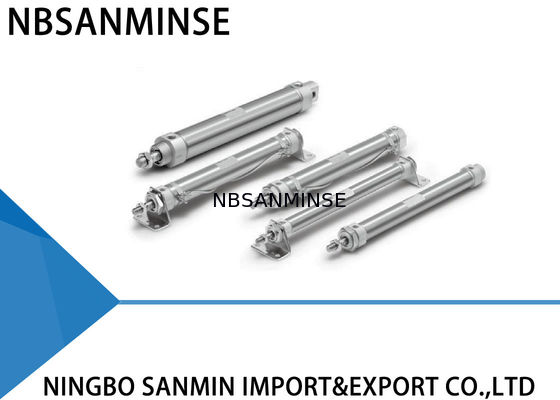

Стандартный двухсторонний одноштоковый пневматический цилиндр CM2
Спецификация
| Размер поршня (мм) |
20 |
25 |
32 |
40 |
| Тип |
Пневматический |
| Действие |
Двустороннее, одноштоковое |
| Рабочая среда |
Воздух |
| Испытательное давление |
1.5 МПа |
| Максимальное рабочее давление |
1.0 МПа |
| Минимальное рабочее давление |
0.05 МПа |
| Температура окружающей среды и рабочей среды |
Без датчика: от -10 °C до 70 °C (без замерзания)
С датчиком: от -10 °C до 60 °C (без замерзания)
|
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Не требуется (без смазки) |
| Допуск длины хода |
+1.4 мм
0 мм
|
| Скорость поршня |
50 - 750 мм/с |
| Амортизация |
Резиновый буфер, воздушная амортизация |
| Допустимая кинетическая энергия |
Резиновый буфер |
Наружная резьба |
0.27 Дж |
0.4 Дж |
0.65 Дж |
1.2 Дж |
| Внутренняя резьба |
0.11 Дж |
0.18 Дж |
0.29 |
0.52 |
| Воздушная амортизация (эффективная длина амортизации (мм)) |
Наружная резьба |
0.54 Дж
(11.0)
|
0.78 Дж
(11.0)
|
1.27 Дж
(11.0)
|
2.35 Дж
(11.8)
|
| Внутренняя резьба |
0.11 Дж |
0.18 Дж |
0.29 Дж |
0.52 Дж |
Стандартные ходы
|
Размер поршня
(мм)
|
Стандартный ход (мм) Примечание 1) |
Максимальный производимый ход (мм) |
| 20 |
25, 50, 75, 100, 125, 150, 200, 250, 300 |
1000 |
| 25 |
1500 |
| 32 |
2000 |
| 40 |
Почему выбирают нас
1: Индивидуальный заказ по вашему специальному запросу.
2: Предоставление бесплатной информации о продуктах.
3: Гарантия надежного качества и активное послепродажное обслуживание
4: Гарантия качества на один год
5: Различные стили для каждого продукта и полные серии пневматических продуктов.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей с полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, воздухо- и маслопроводовфитингов, манометров, и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
, латуни, алюминияматериалов. например, высокоедавлениеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/ пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вы должны предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, измерительные брендовые товары?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
Ключевой момент В: Соединитель в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используется герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке. В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.В: На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевой момент Меры противодействия в условиях высоких температур
| Меры противодействия в условиях экстремально низких температур |
Уплотнения |
Фторкаучук, ПТФЭ |
| Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
Резерв зазоров для расширения |
| Выбирать материалы с низкотемпературной ударной вязкостью, предотвращать утечки из-за холодной усадки |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Устанавливать теплоизоляционные коробки, локальный обогрев, предотвращать холодную конденсацию |
Монтаж |
Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
| Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
|
|
