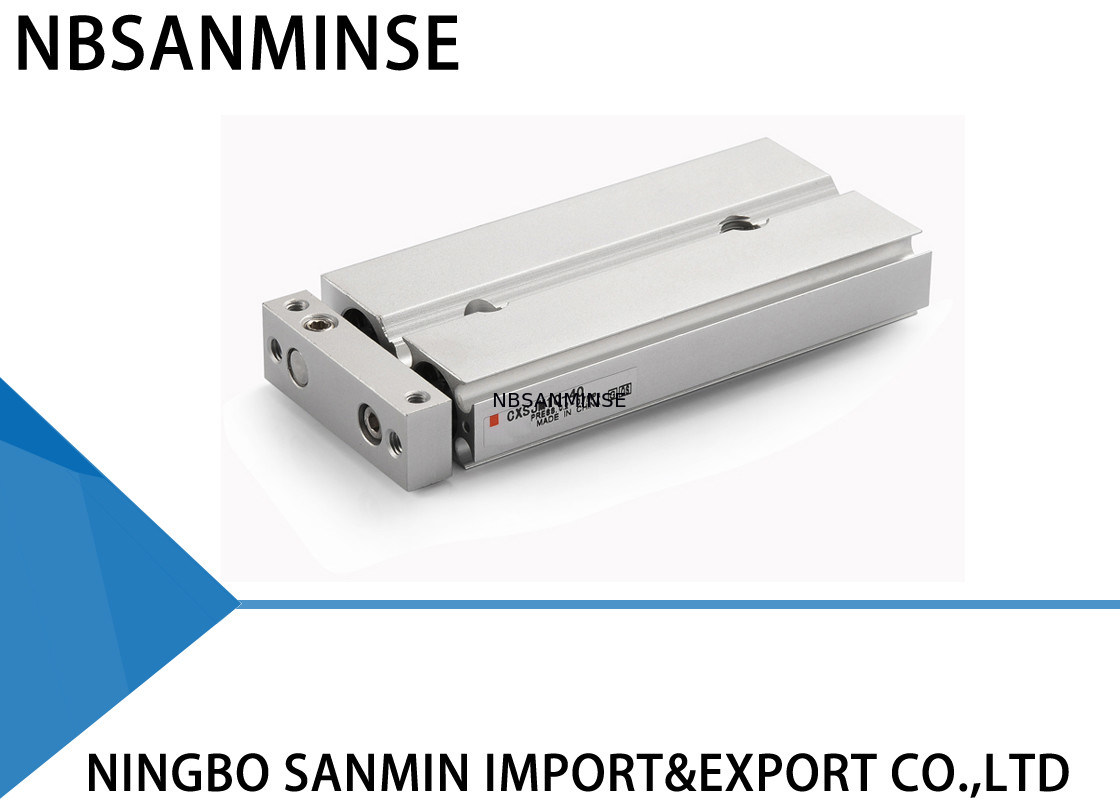

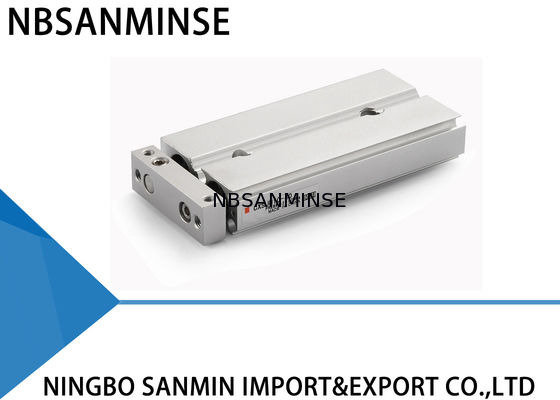

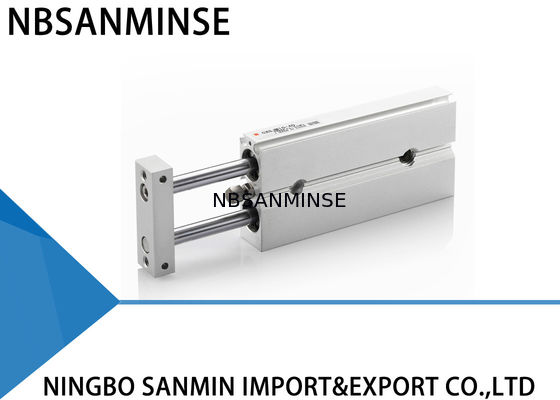

Двухштоковый пневматический цилиндр CXSJ / Компактный пневматический цилиндр, аналог SMC
Технические характеристики
| Диаметр поршня (мм) |
6 |
10 |
15 |
20 |
25 |
32 |
| Рабочая среда |
Воздух (без смазки) |
| Испытательное давление |
1.05 МПа |
| Максимальное давление |
0.7 МПа |
| Минимальное давление |
0.15МПа |
0.1МПа |
0.05МПа |
| Температура окружающей среды и рабочей среды |
- 10 до 60 °C (без замораживания) |
| Скорость поршня |
30 до 800 мм/с |
30 до 700 мм/с |
30 до 600 мм/с |
| Амортизация |
Резиновые буферы с обеих сторон |
| Диапазон регулировки хода |
От 0 до -5 мм по сравнению со стандартным ходом |
| Размер порта |
M3 × 0.5 |
M5 × 0.8 |
RC (NPT, PF) 1/8 |
| Допустимая кинетическая энергия |
0.016 Дж |
0.064 Дж |
0.095 Дж |
0.17 Дж |
0.27 Дж |
0.32 Дж |
Стандартный ход ( мм )
| Модель |
Стандартный ход |
Диапазон изготавливаемого хода |
| CXSJ 6 |
10, 20, 30, 40, 50 |
60 - 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 - 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 - 150 |
| CXSJ 20, 25, 32 |
110 - 200 |
Тип резьбы порта
| Нет |
Метрическая резьба |
Ø 6 - Ø 25 |
| RC 1/8 |
Ø 32 |
| TN |
Резьба NPT 1/8 |
| TF |
Резьба G 1/8 |
Тип подшипника
M: Подшипник скольжения
L: Шариковый подшипник
Подключение
Нет: Стандартное (Ø 6 - Ø 32)
P: Осевое (Ø 6, Ø 10)
Диаметр поршня / Ход
| Диаметр поршня |
Стандартный ход |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Автоматический выключатель
Нет: Без автоматического выключателя (со встроенным магнитом)
Количество автоматических выключателей
Нет: 2 шт.
S: 1 шт.
N: «n» шт.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических изделий.
2: Большой запас для быстрой доставки.
3: Предоставление бесплатной информации о продуктах.
4: Гарантированное качество и активное послепродажное обслуживание
5: Высокое качество по конкурентоспособной цене.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова сфера вашей деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и масла фитингов, манометров и т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали
,латуни, алюминия материалов.например, высокоедавлениеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вам нужно предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные бренды пневматического и гидравлического оборудования, измерительных приборов?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Соединитель в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется сама по себе, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента. Резьба G - цилиндрическая трубная, используемая для негерметичных соединений; Резьба PT - коническая трубка, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубкой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотный узел, проблемы с сердечником клапана и пружиной,
окружающая средавысокая температура, сильная вибрация и т.д. В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? Ключевой момент
| Меры противодействия в условиях высоких температур |
Меры противодействия в условиях экстремально низких температур |
Уплотнения |
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбор материалов с низкотемпературной ударной вязкостью, предотвращение утечек из-за холодной усадки |
Элементы управления |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Установка изоляционных коробок, локальный обогрев, предотвращение холодной конденсации |
Монтаж |
| Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
|
